Синий светодиод GaN на кремниевой пластине Синий лазер GaN эпитаксиальная пластина

Синий светодиод GaN на кремниевой пластине Синий лазер GaN эпитаксиальная пластина
Blue LED GaN On Silicon Wafer Blue Laser GaN Epitaxial Wafer
Синий светодиод GaN на кремниевой пластине Синий лазер GaN эпитаксиальная пластина Синий светодиод GaN на кремниевой пластине Синий лазер GaN эпитаксиальная пластина Синий светодиод GaN на кремниевой пластине Синий лазер GaN эпитаксиальная пластина

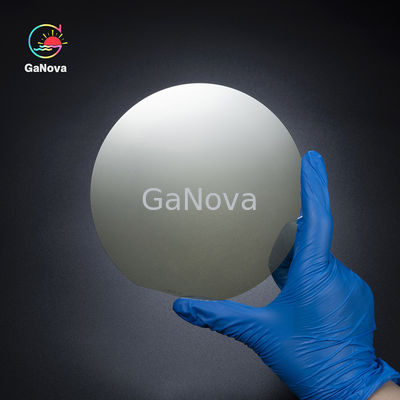

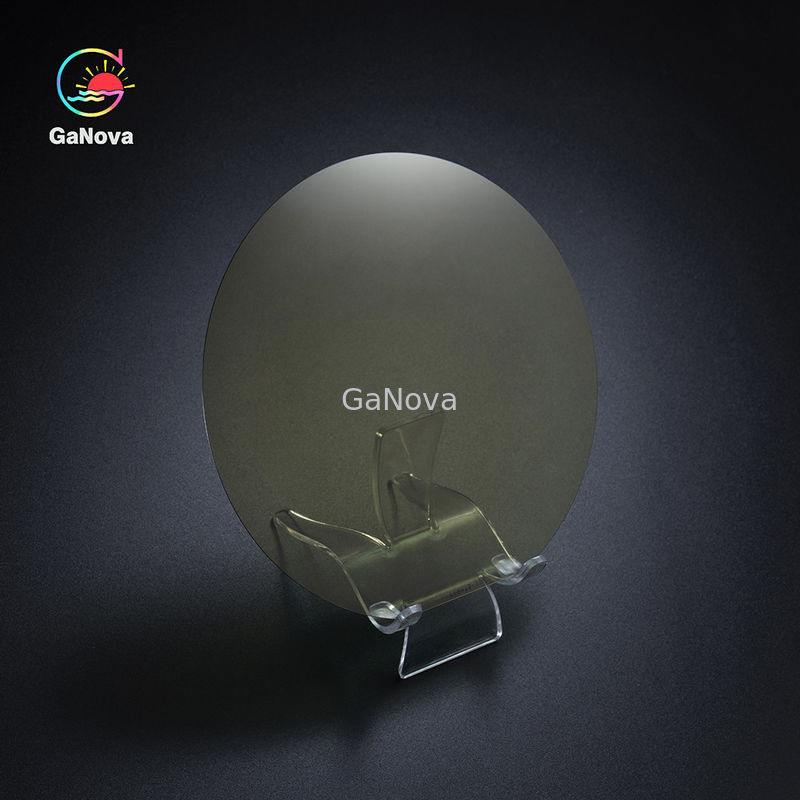

Большие изображения :  Синий светодиод GaN на кремниевой пластине Синий лазер GaN эпитаксиальная пластина

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Ganova
Номер модели: JDWY03-002-013
Оплата и доставка Условия:
Количество мин заказа: 5
Упаковывая детали: Упакованный в окружающей среде чистой комнаты класса 100, в контейнере 25PCS, под атмосферой азота
Условия оплаты: T/T

Синий светодиод GaN на кремниевой пластине Синий лазер GaN эпитаксиальная пластина

описание
Размер: 2 - 4 дюйма
Выделить:

Кремниевая галлиевая нитридная эпитаксиальная пластина

,

Эпитаксиальная пластина HEMT

,

4-дюймовая эпитаксиальная пластинка

Введение в GaN на кремниевом HEMT Epi-вафеле


Эпитаксиальная пластинка HEMT на основе нитрида галлия кремния представляет собой эпитаксиальную пластинку высокоэлектронного транзистора подвижности (HEMT) на основе нитрида галлия (GaN).Его структура в основном включает барьерный слой AlGaNЭта структура позволяет галлиевому нитриду обладать высокой мобильностью электронов и скоростью насыщения электронов.изготавливая их для применения на высокой мощности и высокой частоте.
Структурные характеристики
Гетеросоединение AlGaN/GaN: Галлий нитрид HEMT основан на гетеросоединении AlGaN/GaN, которое образует высокоэлектронный двумерный электронный газовый (2DEG) канал с высокой мобильностью электронов через гетеросоединение.
Тип истощения и тип усиления: Эпитаксиальные пластины HEMT из нитрида галлия подразделяются на тип истощения (Д-режим) и тип усиления (E-режим).Опустошенный тип - это естественное состояние GaN-силовых устройств, в то время как усовершенствованный тип требует специальных процессов для достижения.
Эпитаксиальный процесс роста: эпитаксиальный рост включает в себя слой нуклеации AlN, слой буфера релаксации стресса, слой канала GaN, барьерный слой AlGaN и слой капсулы GaN.
процесс производства
Эпитаксиальный рост: выращивание одного или нескольких слоев тонких пленок нитрида галлия на кремниевой подложке для образования высококачественных эпитаксиальных пластин.
Пассивационный слой и слой крышки: Пассивационный слой SiN и слой крышки u-GaN обычно используются на эпитаксиальных пластинах из нитрида галлия для улучшения качества поверхности и защиты эпатаксиальных пластин.
область применения
Применения высокой частоты: из-за высокой мобильности электронов и скорости насыщения электронов галлиевого нитрида,HEMT из нитрида галлия подходят для высокочастотных приложений, таких как связь 5G., радиолокации и спутниковой связи.
Приложения с высокой мощностью: HEMT из нитрида галлия хорошо работают в высоковольтных и высокомощных приложениях, подходящих для таких областей, как электромобили, солнечные инверторы и промышленные источники питания.


Спецификации продукции



2-4 дюймовые голубые светодиоды GaN на кремниевом

Положение

Si ((111) субстраты ((1500μm)

AIN Баффер AlGaN Недопированный ГаН N-GaN MQW (7 пар) P-AlGaN P-GaN

P++GaN



InGaN-QW GaN-QB
Размер 2 дюйма / 4 дюйма
Толщина 330 нм 600 нм 800 нм 2800 нм 3 нм 5 нм 30 нм 60 нм 20 нм
Состав Al% / Сниженная / / / / 15% / /
В % / / / / 15% / / / /
Допинг [Si] / / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / / 1.0E+20 3.0E+19 2.0E+20
Лазер длинной длины 455±10 нм
Структура субстрата 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN/600nmAlGaN буфер/330nmAIN/Si(111)субстраты ((1500μm)
Пакет Упаковано в чистой комнате класса 100, в контейнере 25PCS, в атмосфере азота
