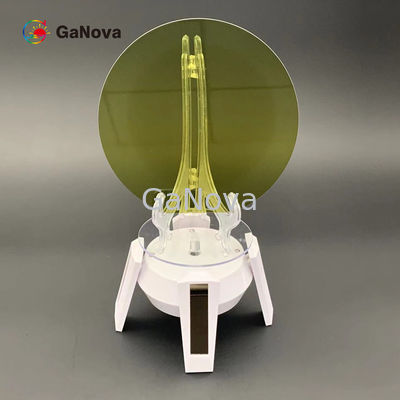

2 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом

2 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом
2 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом 2 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом

Большие изображения :  2 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Ganova
Номер модели: JDWY03-002-013
Оплата и доставка Условия:
Количество мин заказа: 5
Упаковывая детали: Упакованный в окружающей среде чистой комнаты класса 100, в контейнере 25PCS, под атмосферой азота
Условия оплаты: T/T

2 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом

описание
Размер: 2 дюйма
Выделить:

2-дюймовая эпитаксиальная пластинка

,

2-дюймовый эпи-вафли

,

2-дюймовые вафли SIC Epi

Введение в GaN на кремниевом HEMT Epi-вафеле
Эпитаксиальная пластинка HEMT на основе нитрида галлия кремния представляет собой эпитаксиальную пластинку высокоэлектронного транзистора подвижности (HEMT) на основе нитрида галлия (GaN).Его структура в основном включает барьерный слой AlGaNЭта структура позволяет галлиевому нитриду обладать высокой мобильностью электронов и скоростью насыщения электронов.изготавливая их для применения на высокой мощности и высокой частоте.
Структурные характеристики
Гетеросоединение AlGaN/GaN: Галлий нитрид HEMT основан на гетеросоединении AlGaN/GaN, которое образует высокоэлектронный двумерный электронный газовый (2DEG) канал с высокой мобильностью электронов через гетеросоединение.
Тип истощения и тип усиления: Эпитаксиальные пластины HEMT из нитрида галлия подразделяются на тип истощения (Д-режим) и тип усиления (E-режим).Опустошенный тип - это естественное состояние GaN-силовых устройств, в то время как усовершенствованный тип требует специальных процессов для достижения.
Эпитаксиальный процесс роста: эпитаксиальный рост включает в себя слой нуклеации AlN, слой буфера релаксации стресса, слой канала GaN, барьерный слой AlGaN и слой капсулы GaN.
процесс производства
Эпитаксиальный рост: выращивание одного или нескольких слоев тонких пленок нитрида галлия на кремниевой подложке для образования высококачественных эпитаксиальных пластин.
Пассивационный слой и слой крышки: Пассивационный слой SiN и слой крышки u-GaN обычно используются на эпитаксиальных пластинах из нитрида галлия для улучшения качества поверхности и защиты эпатаксиальных пластин.
область применения
Применения высокой частоты: из-за высокой мобильности электронов и скорости насыщения электронов галлиевого нитрида,HEMT из нитрида галлия подходят для высокочастотных приложений, таких как связь 5G., радиолокации и спутниковой связи.
Приложения с высокой мощностью: HEMT из нитрида галлия хорошо работают в высоковольтных и высокомощных приложениях, подходящих для таких областей, как электромобили, солнечные инверторы и промышленные источники питания.


Спецификации продукции



2-дюймовый голубой лазер GaN на кремниевом

Положение

Si ((111) субстраты

Баффер Al(Ga) N UGAN nGaN AlGaN ИнГАН

МКД

(1-3 пары)

ИнГАН AlGaN pGaN Контактный слой
InGaN-QW GaN-QB
Размер 2 дюйма
Толщина 1000 нм 1300-1500 нм 1300-1500 нм 1200-1500 нм 70-150 нм ~ 2,5 нм ~ 15 нм 70-150 нм 400-600 нм / 10 нм
Состав Al% / / / 5-8 / / / / 5-8 / /
В % / / /   2-8 ~ 15 / 2-8 / / /
Допинг [Si] / / 5.0E+18 2.0E+18 2.0E+18 / / / / / /
[Mg] / / / / / / / / 2.0E+19 2.0E+19 /
Лазер длинной длины 455±5 нм
Структура субстрата 10nmСоединительный слой/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAlGa (((Ga) N буфер/Si (((111) субстраты

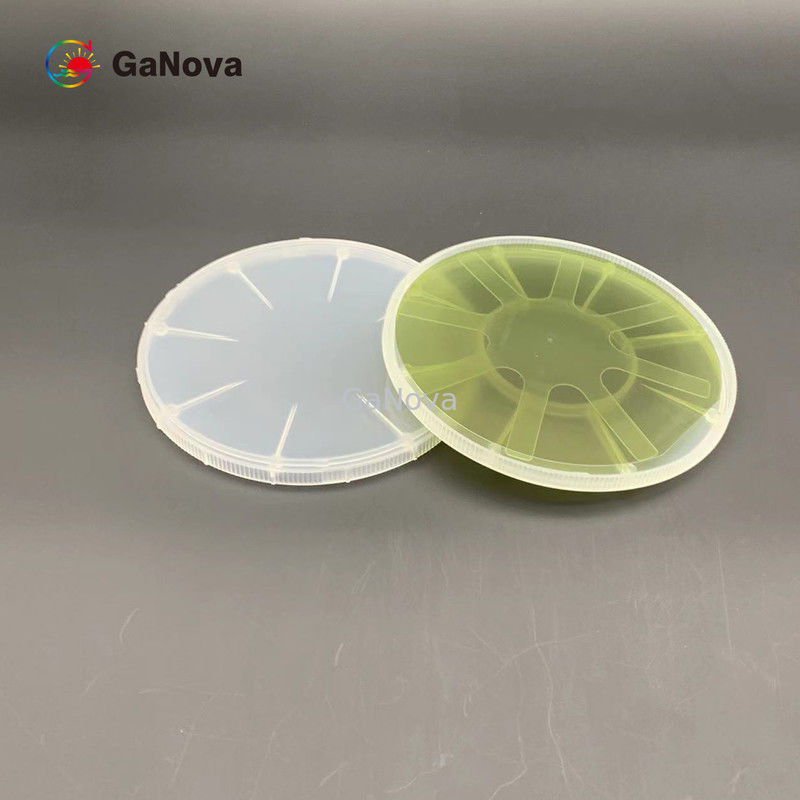

Пакет Упаковано в чистой комнате класса 100, в контейнере 25PCS, в атмосфере азота
















































О нас

Мы специализируемся на переработке различных материалов в пластины, подложки и настраиваемые оптические стеклянные компоненты, широко используемые в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами., научно-исследовательские учреждения и компании, предоставляют индивидуальные продукты и услуги для своих проектов НИОКР.Это наше видение для поддержания хороших отношений сотрудничества со всеми нашими клиентами нашей хорошей репутации.



2 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом 02 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом 1






Частые вопросы

Вопрос: Вы торговая компания или производитель?
Мы на заводе.
Вопрос: Сколько времени у вас на доставку?
Обычно это 3-5 дней, если товары находятся на складе.
или 7-10 дней, если товары не находятся на складе, это зависит от количества.
Вопрос: Вы предоставляете образцы?
Да, мы можем предложить образец бесплатно, но не платите за стоимость груза.
Вопрос: Каковы ваши условия оплаты?
Оплата <= 5000USD, 100% заранее.
Плательщики >=5000USD, 80% T/T заранее, баланс перед отправкой.



Транспортер


2 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом 22 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом 32 дюйма GaN на кремниевом Синий LD эпи вафли GaN синий лазер на кремниевом 4
