6 дюймов GaN на кремниевом HEMT Epi Wafer Power Device Галлиевый нитрид GaN на Си

6 дюймов GaN на кремниевом HEMT Epi Wafer Power Device Галлиевый нитрид GaN на Си
6 дюймов GaN на кремниевом HEMT Epi Wafer Power Device Галлиевый нитрид GaN на Си 6 дюймов GaN на кремниевом HEMT Epi Wafer Power Device Галлиевый нитрид GaN на Си

Большие изображения :  6 дюймов GaN на кремниевом HEMT Epi Wafer Power Device Галлиевый нитрид GaN на Си

Подробная информация о продукте:
Фирменное наименование: Ganova
Номер модели: JDWY03-002-003
Оплата и доставка Условия:
Количество мин заказа: 5
Упаковывая детали: Упакованный в окружающей среде чистой комнаты класса 100, в контейнере 25PCS, под атмосферой азота
Условия оплаты: T/T

6 дюймов GaN на кремниевом HEMT Epi Wafer Power Device Галлиевый нитрид GaN на Си

описание
Размеры: 6 дюймов Сопротивляемость ((300K): < 350 Ω/□
Концентрация электронов: > 9,0E12 см-2 Мобильность: > 1800 см2/(В·С)
Выделить:

6 дюймовый эпитаксиальный пластинка

,

6 дюймовый эпицик

,

6 дюймовые эпициковые пластины

Введение в GaN на кремниевом HEMT Epi-вафеле
Эпитаксиальная пластинка HEMT на основе нитрида галлия кремния представляет собой эпитаксиальную пластинку высокоэлектронного транзистора подвижности (HEMT) на основе нитрида галлия (GaN).Его структура в основном включает барьерный слой AlGaNЭта структура позволяет галлиевому нитриду обладать высокой мобильностью электронов и скоростью насыщения электронов.изготавливая их для применения на высокой мощности и высокой частоте.
Структурные характеристики
Гетеросоединение AlGaN/GaN: Галлий нитрид HEMT основан на гетеросоединении AlGaN/GaN, которое образует высокоэлектронный двумерный электронный газовый (2DEG) канал с высокой мобильностью электронов через гетеросоединение.
Тип истощения и тип усиления: Эпитаксиальные пластины HEMT из нитрида галлия подразделяются на тип истощения (Д-режим) и тип усиления (E-режим).Опустошенный тип - это естественное состояние GaN-силовых устройств, в то время как усовершенствованный тип требует специальных процессов для достижения.
Эпитаксиальный процесс роста: эпитаксиальный рост включает в себя слой нуклеации AlN, слой буфера релаксации стресса, слой канала GaN, барьерный слой AlGaN и слой капсулы GaN.
процесс производства
Эпитаксиальный рост: выращивание одного или нескольких слоев тонких пленок нитрида галлия на кремниевой подложке для образования высококачественных эпитаксиальных пластин.
Пассивационный слой и слой крышки: Пассивационный слой SiN и слой крышки u-GaN обычно используются на эпитаксиальных пластинах из нитрида галлия для улучшения качества поверхности и защиты эпатаксиальных пластин.
область применения
Применения высокой частоты: из-за высокой мобильности электронов и скорости насыщения электронов галлиевого нитрида,HEMT из нитрида галлия подходят для высокочастотных приложений, таких как связь 5G., радиолокации и спутниковой связи.
Приложения с высокой мощностью: HEMT из нитрида галлия хорошо работают в высоковольтных и высокомощных приложениях, подходящих для таких областей, как электромобили, солнечные инверторы и промышленные источники питания.






Спецификации продукции





Эпивафры из гана на кремний HEMT

Положение

Si ((111) субстраты

Al ((Ga) N HR-буфер GaN_Channel AlGaN_barrier GaN_cap
Размеры 2 дюйма/4 дюйма/6 дюймов
Толщина 500-800 нм 3000 нм 150 нм 18-25 нм 2 нм
Состав Al% / / / 20-23 /
В % / / / / /
Допинг [Si] / / / / /
[Mg] / / / / /
Сопротивляемость ((300K) < 350 Ω/□
Концентрация электронов > 9,0E12 см-2
Мобильность > 1800 см2/(В·С)
Структура субстрата 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR буфер/500-800nmAl(Ga)N/Si(111) субстраты
Пакет Упаковано в чистой комнате класса 100, в контейнере 25PCS, в атмосфере азота









О нас

Мы специализируемся на переработке различных материалов в пластины, подложки и настраиваемые оптические стеклянные компоненты, широко используемые в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами., научно-исследовательские учреждения и компании, предоставляют индивидуальные продукты и услуги для своих проектов НИОКР.Это наше видение для поддержания хороших отношений сотрудничества со всеми нашими клиентами нашей хорошей репутации.

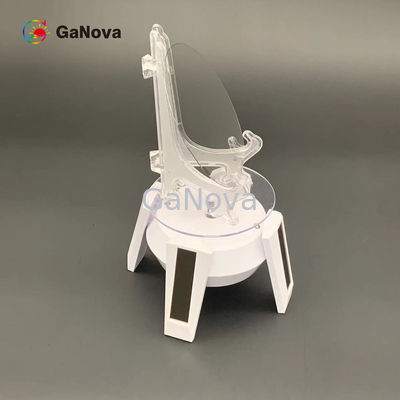

6 дюймов GaN на кремниевом HEMT Epi Wafer Power Device Галлиевый нитрид GaN на Си 0

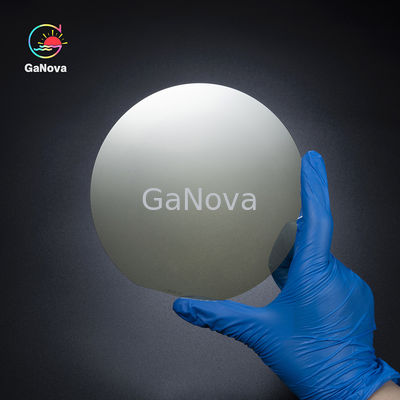

6 дюймов GaN на кремниевом HEMT Epi Wafer Power Device Галлиевый нитрид GaN на Си 1






Частые вопросы

Вопрос: Вы торговая компания или производитель?
Мы на заводе.
Вопрос: Сколько времени у вас на доставку?
Обычно это 3-5 дней, если товары находятся на складе.
или 7-10 дней, если товары не находятся на складе, это зависит от количества.
Вопрос: Вы предоставляете образцы?
Да, мы можем предложить образец бесплатно, но не платите за стоимость груза.
Вопрос: Каковы ваши условия оплаты?
Оплата <= 5000USD, 100% заранее.
Плательщики >=5000USD, 80% T/T заранее, баланс перед отправкой.
