Вафля ГаАс Эпи ВГФ 2инч нелегированная вытравленная стороной субстратов отполированная

Сертификация
КИТАЙ Shanghai GaNova Electronic Information Co., Ltd. Сертификаты
Оставьте нам сообщение

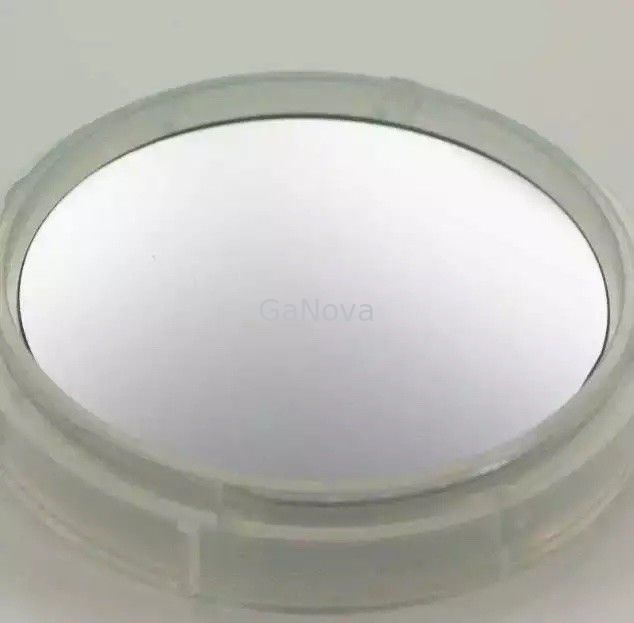

Вафля ГаАс Эпи ВГФ 2инч нелегированная вытравленная стороной субстратов отполированная

Вафля ГаАс Эпи ВГФ 2инч нелегированная вытравленная стороной субстратов отполированная
Вафля ГаАс Эпи ВГФ 2инч нелегированная вытравленная стороной субстратов отполированная

Большие изображения :  Вафля ГаАс Эпи ВГФ 2инч нелегированная вытравленная стороной субстратов отполированная

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD10-001-002
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистых помещениях класса 10000, в кассетах по 25 шт. или в одинарных вафельных
Время доставки: 3-4 рабочих дня
Условия оплаты: T/T
Поставка способности: 10000pcs/Month

Вафля ГаАс Эпи ВГФ 2инч нелегированная вытравленная стороной субстратов отполированная

описание
Название продукта: 2-дюймовые GaAs (100) нелегированные подложки Метод роста: ВГФ
Угол ориентации: Ориентация: ЭД[0-1-1]±0,5°
Длина (мм): 17±1 Если ориентация: ЭД[0-11]±0,5°
Выделить:

Вафля ВГФ ГаАс Эпи

,

толщина 350ум вафли Гаас

,

отполированная сторона вафли ГаАс Эпи

2-дюймовые GaAs (100) нелегированные подложки



Обзор

Арсенид галлия в пластине GaAs имеет свойство генерировать лазерный свет напрямую из электричества.Существует два типа пластин GaAs;поликристаллические и монокристаллические.Эти пластины используются в производстве микроэлектроники и оптоэлектроники для изготовления светодиодов, микроволновых схем и ЛД.Он также используется в солнечных панелях.



GaAs-Si пластина

Метод роста

ВГФ
Тип поведения SCN
Легирующая примесь GaAs-Si
Ориентация (100) 15°±0,5° Off В направлении<111>A
Угол ориентации
Ориентация ЭД[0-1-1]±0,5°
Длина (мм) 17±1
Если ориентация ЭД[0-11]±0,5°
Если длина (мм) 7±1
Диаметр (мм) 50,8±0,2
CC(/cc) 0.4E18~1E18
Удельное сопротивление (Ом.см) Н/Д
Мобильность (см2/против) ≥1000
ЭПД (/ см2) ≤5000
Толщина (мкм) 350±20
ТТВ(гм) <10
ТТР(мкм) <10
Лук (гм) <15
Деформация (гм) <15
Поверхность Сторона 1: полированная сторона 2: гравировка
Упаковка Кассета или сингл





О нас

Мы специализируемся на переработке различных материалов в пластины, подложки и индивидуальные детали из оптического стекла. Компоненты широко используются в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами, научно-исследовательскими институтами и компаниями, предоставляя индивидуальные продукты и услуги для их научно-исследовательских проектов.Наше видение - поддерживать хорошие отношения сотрудничества со всеми нашими клиентами благодаря нашей хорошей репутации.



Часто задаваемые вопросы

В: вы торговая компания или производитель?
Мы фабрика.
Q: Как долго ваше время доставки?
Обычно это 3-5 дней, если товар есть на складе.
или 7-10 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы?это бесплатно или дополнительно?
Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
Оплата <=5000USD, 100% предоплата.
Paymen> = 5000USD, 80% T/T заранее, остаток перед отправкой.
