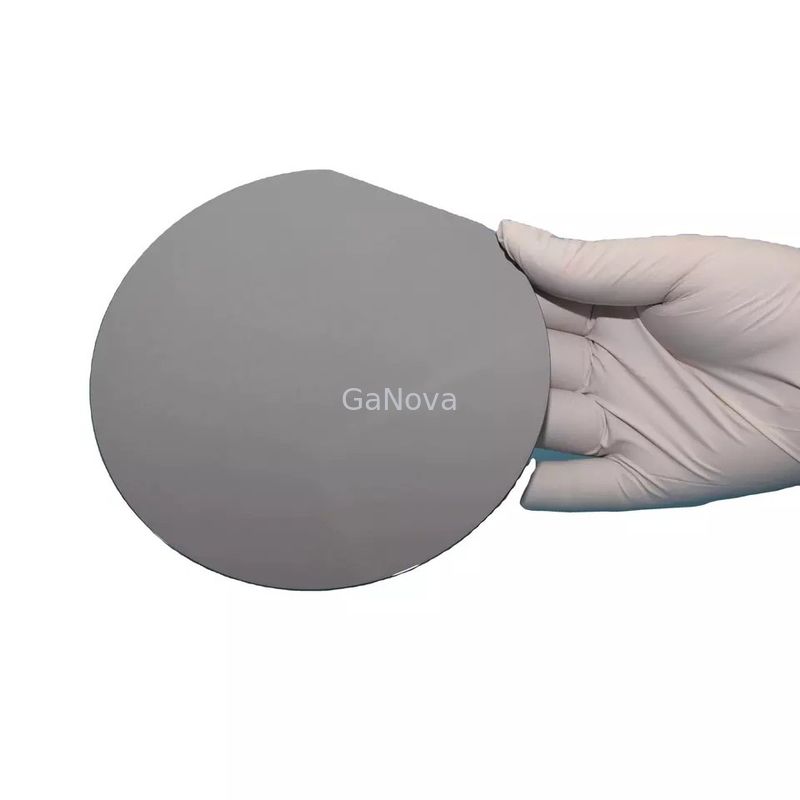

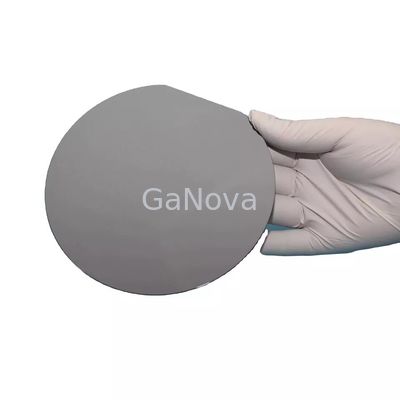

2-дюймовая пластина GaAs Epi Wafer GaAs нелегированные подложки VGF

2-дюймовая пластина GaAs Epi Wafer GaAs нелегированные подложки VGF
2-дюймовая пластина GaAs Epi Wafer GaAs нелегированные подложки VGF

Большие изображения :  2-дюймовая пластина GaAs Epi Wafer GaAs нелегированные подложки VGF

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD10-001-001
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистых помещениях класса 10000, в кассетах по 25 шт. или в одинарных вафельных
Время доставки: 3-4 рабочих дня
Условия оплаты: T/T
Поставка способности: 10000pcs/Month

2-дюймовая пластина GaAs Epi Wafer GaAs нелегированные подложки VGF

описание
Метод роста: ВГФ Тип поведения: S-C-N
Название продукта: GaAs (100) Нелегированные подложки Легирующая примесь: GaAs-Si
Угол ориентации: Ориентация: ЭД[0-1-1]±0,5°
Выделить:

GaAs Epi Wafer Нелегированные подложки

,

GaAs-Si Wafer 2inch

,

2inch GaAs Epi Wafer

Пластина GaAs-Si 2 дюйма GaAs (100) Нелегированные подложки EJ[0-1-1]±0,5°



Обзор

Приложения GaAs охватывают широкий спектр транзисторов для промышленности, включая оптоволокно, беспроводные сети (WLAN), мобильные телефоны, Bluetooth-связь, спутниковую связь, монолитные микроволновые интегральные схемы (MMIC) для 5G, а также радиочастотные интегральные схемы (RFIC). ).



GaAs-Si пластина

Метод роста

ВГФ
Тип поведения SCN
Легирующая примесь GaAs-Si
Ориентация (100) 15°±0,5° Off В направлении<111>A
Угол ориентации
Ориентация ЭД[0-1-1]±0,5°
Длина (мм) 17±1
Если ориентация ЭД[0-11]±0,5°
Если длина (мм) 7±1
Диаметр (мм) 50,8±0,2
CC(/cc) 0.4E18~1E18
Удельное сопротивление (Ом.см) Н/Д
Мобильность (см2/против) ≥1000
ЭПД (/ см2) ≤5000
Толщина (мкм) 350±20
ТТВ(гм) <10
ТТР(мкм) <10
Лук (гм) <15
Деформация (гм) <15
Поверхность Сторона 1: полированная сторона 2: гравировка
Упаковка Кассета или сингл
