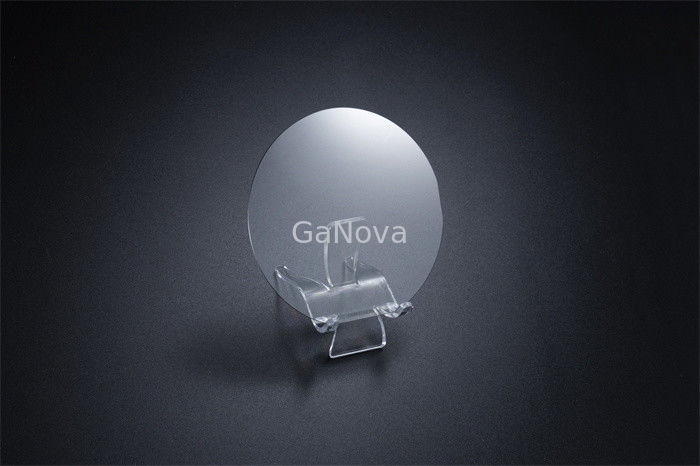

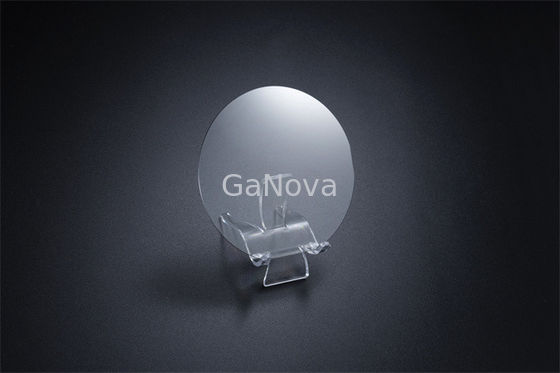

подложка вафли СиК эпитаксиальной вафли 4Х СиК для фотонных приборов ИСО9001

подложка вафли СиК эпитаксиальной вафли 4Х СиК для фотонных приборов ИСО9001
подложка вафли СиК эпитаксиальной вафли 4Х СиК для фотонных приборов ИСО9001

Большие изображения :  подложка вафли СиК эпитаксиальной вафли 4Х СиК для фотонных приборов ИСО9001

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD03-002-008
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистых помещениях класса 10000, в кассетах по 25 шт. или в одинарных вафельных
Время доставки: 3-4 рабочих дня
Условия оплаты: T/T

подложка вафли СиК эпитаксиальной вафли 4Х СиК для фотонных приборов ИСО9001

описание
Название продукта: Вафля Sic эпитаксиальная Форма Кристл: 4h
Диаметр: 150,0 mm +0mm/-0.2mm Поверхностная ориентация: Внеосевой: ° 4°toward <11-20>±0.5
Загрязнение поверхности металлом: (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, k, ti, Ca, v, Mn) см-2 ≤1E11 Основная плоская ориентация: Параллельное to<11-20>±1°
Выделить:

SiC Epitaxial Wafer Photonic Devices

,

4H 2-дюймовая пластина

,

SiC Epitaxial Wafer ISO9001

Эпитаксиальная пластина 4H SiC ≤0,2 /см2 150,0 мм +0 мм/-0,2 мм 47,5 мм ± 1,5 мм

JDCD03-001-004





Обзор

Эпитаксальная пластина представляет собой пластину из полупроводникового материала, изготовленную путем эпитаксиального роста (называемого эпитаксией) для использования в производстве полупроводниковых и фотонных устройств, таких как светоизлучающие диоды (СИД).В настоящее время используется несколько методов выращивания эпитаксиального слоя на существующих кремниевых или других пластинах: химическое осаждение из паровой фазы металлоорганических соединений (MOCVD) и молекулярно-лучевая эпитаксия (MBE), LPE, HVPE.





Свойство P-MOS класс P-SBD класс D класс
Кристаллическая Форма 4 часа
Политип Разрешено Площадь≤5%
(MPD)а ≤0,2 /см2 ≤0,5 /см2 ≤5 /см2
Шестигранные пластины Разрешено Площадь≤5%
Шестиугольный поликристалл Разрешено
Включенияа Площадь≤0,05% Площадь≤0,05% Н/Д
Удельное сопротивление 0,015 Ом•см — 0,025 Ом•см 0,015 Ом•см — 0,025 Ом•см 0,014 Ом•см — 0,028 Ом•см
(ЭПД)а ≤4000/см2 ≤8000/см2 Н/Д
(ТЕД)а ≤3000/см2 ≤6000/см2 Н/Д
(БПД)а ≤1000/см2 ≤2000/см2 Н/Д
(ТСД)а ≤600/см2 ≤1000/см2 Н/Д
Ошибка укладки ≤0,5% площади ≤1% Площадь Н/Д



Загрязнение поверхности металлом



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 см-2

Диаметр 150,0 мм +0 мм/-0,2 мм
Ориентация поверхности Вне оси: 4 ° в сторону <11-20> ± 0,5 °
Первичная плоская длина 47,5 мм ± 1,5 мм
Вторичная плоская длина Нет вторичной квартиры
Первичная плоская ориентация Параллельно <11-20>±1°
Вторичная плоская ориентация Н/Д
Ортогональная разориентация ±5,0°
Чистота поверхности C-лицо: оптическая полировка, Si-лицо: CMP
Вафельный край скашивание

Шероховатость поверхности

(10 мкм × 10 мкм)

Si Face Ra≤0,20 нм ; C Face Ra≤0,50 нм
Толщинаа 350,0 мкм ± 25,0 мкм
LTV(10мм×10мм)а ≤2 мкм ≤3 мкм
(ТТВ)а ≤6 мкм ≤10 мкм
(ПОКЛОН)а ≤15 мкм ≤25 мкм ≤40 мкм
(Деформация)а ≤25 мкм ≤40 мкм ≤60 мкм
Сколы/отступы Не допускается Ширина и глубина ≥0,5 мм Кол-во 2 ≤1,0 мм Ширина и глубина

Царапиныа

(Си Лицо, CS8520)

≤5 и совокупная длина≤0,5×диаметр пластины

≤5 и совокупная длина≤1,5 × пластина

Диаметр

БТУ(2мм*2мм) ≥98% ≥95% Н/Д
Трещины Разрешено
Загрязнение Разрешено
Свойство P-MOS класс P-SBD класс D класс
Исключение краев 3 мм

Примечание. Исключение края 3 мм используется для элементов, отмеченныха.
