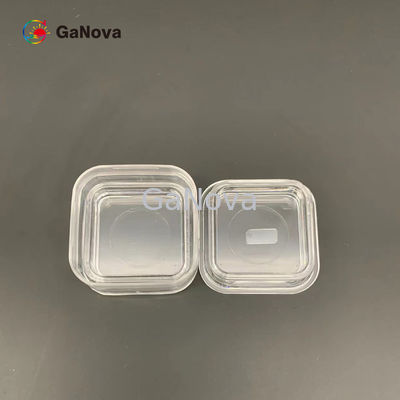

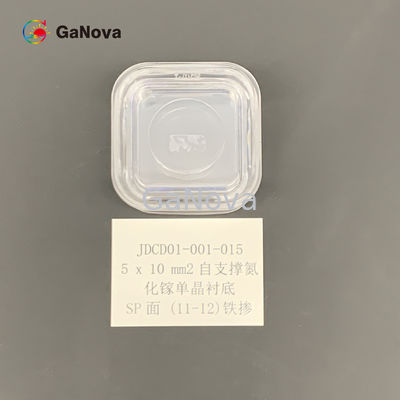

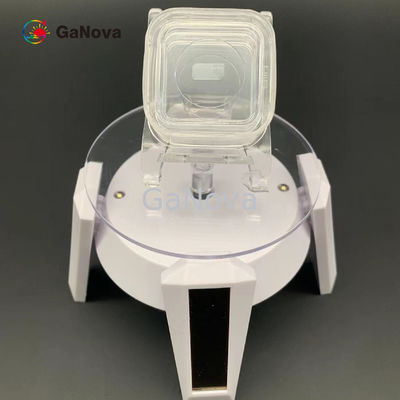

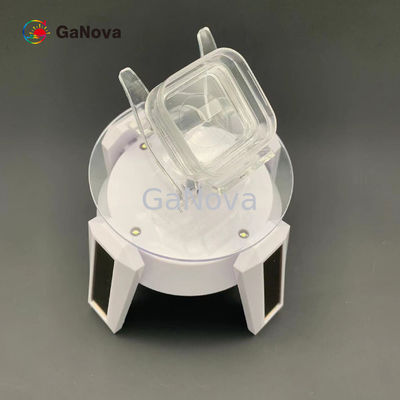

SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см

SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см

SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см
SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см

Большие изображения :  SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD01-001-014
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки: 3-4 рабочих дня
Условия оплаты: T/T
Поставка способности: 10000pcs/Month

SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см

описание
Размеры: ² 5 x 10mm Толщина: 350 ±25µm
Ориентация: самолет (11-22) с угла к самолету M-оси 0 ±0.5° (11-22) с угла к C-оси - 1 ±0.2° TTV: ≤ 10µm
Смычок: - ≤ 10µm СМЫЧКА ≤ 10µm Плотность дислокации: От ⁵ 1 x 10 к ² cm⁻ 3 x 10 ⁶
Плотность дефекта макроса: ² 0cm⁻ Годная к употреблению область: > 90% (исключение края)
Выделить:

106Ω·Cm GaN однокристаллическая подложка

,

10mm2 GaN однокристаллический субстрат

SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночной кристаллической > 106 Ω·вафля приборов RF см


Обзор

Рынок полупроводникового устройства GaN включает ключевые компании как Кри, технологии Infineon, Qorvo, полупроводники MACOM, NXP, Mitsubishi Electric, эффективное преобразование силы (EPC), GaN Системы, Nichia Корпорация, и Epistar Корпорация.
Тонкие вафли Epi обыкновенно использованы для приборов MOS ведущей кромки. Толстое Epi или Мульти-наслоенные эпитаксиальные вафли использованы для приборов главным образом для того чтобы контролировать электричество, и они вносят вклад в улучшающ эффективность энергопотребления.

(11до 22) смотрите на свободно стоящие субстраты GaN
Деталь

GaN-FS-SP-U-S

GaN-FS-SP-N-S

GaN-FS-SP-SI-S

SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см 0

Примечания:

Угол дуги круга (r < 2="" mm="">

Размеры 5 x 10 mm2
Толщина µm 350 ±25
Ориентация

самолет (11-22) с угла к M-оси 0 ±0.5°

самолет (11-22) с угла к C-оси - 1 ±0.2°

Тип кондукции N типа N типа Полу-изолировать
Резистивность (300K) < 0=""> < 0=""> > 106 Ω·см
TTV µm ≤ 10
СМЫЧОК - 10 µm ≤ 10 СМЫЧКА ≤ µm
Шершавость лицевой поверхности

< 0="">

или < 0="">

Задняя шероховатость поверхности

0,5 μm ~1,5

вариант: 1~3 nm (точная земля); < 0="">

Плотность дислокации От 1 x 105 до 3 x 106 см-2
Плотность дефекта макроса 0 см-2
Годная к употреблению область > 90% (исключение края)
Пакет Упакованный в окружающей среде чистой комнаты класса 100, в контейнере 6 PCS, под атмосферой азота

Приложение: Диаграмма угла miscut

SP-сторона 5*10mm2 (11-12) ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Прибор RF см 1

Если ±0.5° δ1 = 0, тогда самолет (11-22) с угла к M-оси 0 ±0.5°.

Если δ2 = - 1 ±0.2°, тогда самолет (11-22) с угла к C-оси - 1 ±0.2°.
