4 дюйма N типа Si-данное допинг GaN на СИД см вафли SSP Resistivity<0.05 Ω сапфира, лазере, вафле PIN эпитаксиальной

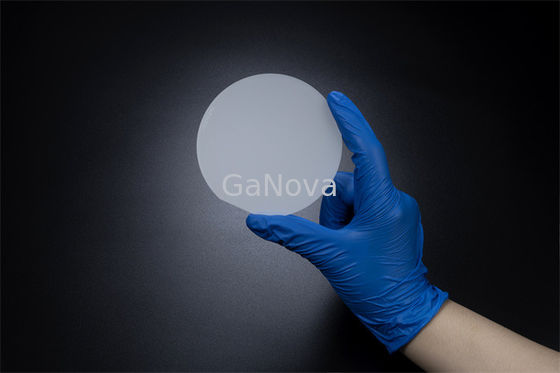

Большие изображения : 4 дюйма N типа Si-данное допинг GaN на СИД см вафли SSP Resistivity<0.05 Ω сапфира, лазере, вафле PIN эпитаксиальной

Подробная информация о продукте:

Место происхождения:	Сучжоу Китай
Фирменное наименование:	GaNova
Сертификация:	UKAS/ISO9001:2015
Номер модели:	JDWY03-001-023

Оплата и доставка Условия:

Упаковывая детали:	Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки:	3-4 рабочих дня
Условия оплаты:	T/T
Поставка способности:	10000pcs/Month

контакт

4 дюйма N типа Si-данное допинг GaN на СИД см вафли SSP Resistivity<0.05 Ω сапфира, лазере, вафле PIN эпитаксиальной

описание

Название продукта:	4-дюймовые подложки GaN/сапфир, легированные кремнием	Толщина/толщина STD:	4,5 ± 0.5μm/< 3%
Ориентация:	Плоскость С (0001) под углом к оси А 0,2 ± 0,1 °	Размеры:	100 ± 0.2mm
Квартира ориентации GaN:	(1-100) 0 ° ± 0,2, 30 ±1mm	Тип кондукции:	N-TYPE
Выделить:	Сапфировая GaN эпитаксиальная пластина , PIN GaN Эпитаксиальная пластина , 4-дюймовая эпитаксиальная пластина

4 дюйма N типа Si-данное допинг GaN на СИД см вафли SSP resistivity<0.05 Ω сапфира, лазере, вафле PIN эпитаксиальной

Для слегка Si-данного допинг GaN (см 1016 × [Si] = 2,1 ⁻³⁾, подвижность электрона комнатной температуры (RT) были как высоко как 1008 v см² ⁻¹ s ⁻¹, которое доминантно было ограничено приполюсный оптически разбрасывать фонона. Кроме того, мы нашли что тяжело Si-данное допинг GaN подготовленное используя PSD показало подвижность RT как максимум как 110 v см² ⁻¹ s ⁻¹ на концентрации электрона 2 см 1020 × ⁻³, которая показала что резистивность этого фильма была почти как небольшая как та из типичных прозрачных проводных окисей как окись олова индия.

На более низких температурах, подвижность электрона увеличила к 1920 v см² ⁻¹ s ⁻¹ на 136 k, и зависимость температуры хорошо была объяснена обычными моделями разбрасывать. Эти результаты показывают что Si-данное допинг GaN подготовленное используя PSD обещает не только для изготовления основанных на GaN приборов силы но также для пользы как эпитаксиальные прозрачные материалы электрода для нитрида основал оптические приборы.

Si-данные допинг 4-inch субстраты GaN/сапфира
Деталь	GaN-T-C-N-C100
Размеры	± 100 0,2 mm
Толщина/толщина STD	4,5 μm ± 0,5/ < 3="">
Ориентация	Самолет c (0001) с угла к ° ± 0,1 -оси 0,2
Квартира ориентации GaN	(1-100) 0 ° ± 0,2, ± 30 1 mm
Тип кондукции	N типа
Резистивность (300K)	< 0="">
Концентрация несущей	> 1 x 1018 cm-3 (≈ давая допинг концентрации)
Подвижность	> 200 см² /V·s
*XRD FWHMs	(0002) < 300="" arcsec="">
Структура	\| uGaN/~ nGaN/~ 2.5μm 2μm 25 сапфир μm ± 25 uGaN buffer/650 nm
Ориентация сапфира	Самолет c (0001) с угла к ° ± 0,1 M-оси 0,2
Квартира ориентации сапфира	(11-20) 0 ° ± 0,2, ± 30 1 mm
Сапфир польский	Одиночная сторона отполированная (SSP)/двойная отполированная сторона (DSP)
Годная к употреблению область	> 90% (исключение дефектов края и макроса)
Пакет	Упакованный в чистой комнате в контейнерах: одиночная коробка вафли (< 3="" PCS="">

О нас

Мы специализируем в обработке разнообразие материалов в вафли, субстраты и подгонянное оптически стекло parts.components широко используемые в электронике, оптике, opto электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты и услуга для их проектов НИОКР. Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашими хорошими репутациями.

вопросы и ответы

Q: Вы торговая компания или изготовитель?
Мы фабрика.
Q: Сколько времени ваш срок поставки?
Вообще 3-5 дней если товары в запасе.
или 7-10 дней если товары нет в запасе, то, оно согласно количеству.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
Q: Что ваши условия платежа?
Оплата <> >=5000USD оплаты, 80% T/T заранее, баланс перед пересылкой.
