Подробная информация о продукте:
|
Форма Кристл: | 4h | Загрязнение поверхности металлом: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, k, ti, Ca, v, Mn) ² cm⁻ ≤1E11 |
---|---|---|---|
Название продукта: | субстрат 6inch 4H-SiC N типа | Диаметр: | 150.0mm +0mm/-0.2mm |
Поверхностная ориентация: | Внеосевой: ° 4°toward <11-20>±0.5 | Основная плоская длина: | 47,5 мм ± 1,5 мм |
Выделить: | Тип субстрат Sic эпитаксиальный n,вафля 150.0mm 6 дюймов,тип субстрат 6inch n |
субстрат N типа P-SBD 6inch 4H-SiC ранг резистивность MPD≤0.5/cm2 0.015Ω 350.0±25.0μm•cm-0.025Ω•см для силы и Microw

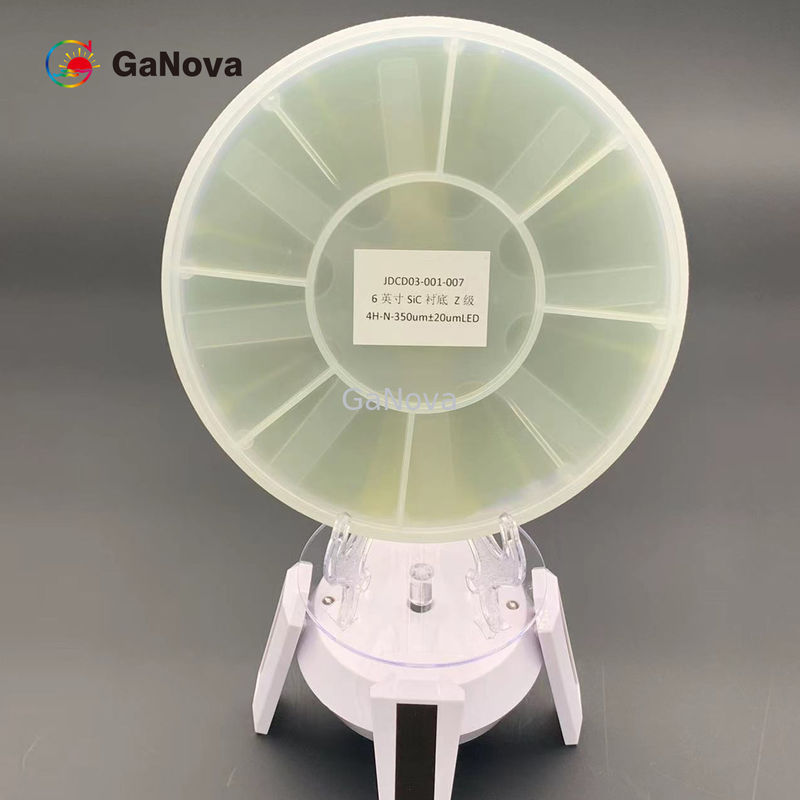

субстрат 6inch 4H-SiC N типа
Обзор
В настоящее время кремниевый карбид (SiC) широко использован для применений наивысшей мощности MMIC. SiC также использован как субстрат для эпитаксиального роста GaN для даже приборов более высокой силы MMIC. Высокотемпературные приборы. Потому что SiC имеет высокую термальную проводимость, SiC рассеивает жару более быстро чем другие материалы полупроводника.
Свойство |
Ранг P-MOS | Ранг P-SBD | Ранг d |
Форма Кристл | 4H | ||
Polytype | Никакие позволили | Area≤5% | |
(MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 |
Плиты наговора | Никакие позволили | Area≤5% | |
Шестиугольное Polycrystal | Никакие позволили | ||
Включения a | Area≤0.05% | Area≤0.05% | N/A |
Резистивность | 0.015Ω•cm-0.025Ω•см | 0.015Ω•cm-0.025Ω•см | 0.014Ω•cm-0.028Ω•см |
(EPD) a | ≤4000/cm2 | ≤8000/cm2 | N/A |
(ТЕД) a | ≤3000/cm2 | ≤6000/cm2 | N/A |
(BPD) a | ≤1000/cm2 | ≤2000/cm2 | N/A |
(TSD) a | ≤600/cm2 | ≤1000/cm2 | N/A |
Штабелируя недостаток | Зона ≤0.5% | Зона ≤1% | N/A |
Поверхностное загрязнение металла |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, k, ti, Ca, v, Mn) ≤1E11 см-2 |
||
Диаметр | 150,0 mm +0mm/-0.2mm | ||
Поверхностная ориентация | Внеосевой: ° <11-20>4°toward ±0.5 | ||
Основная плоская длина | 47,5 mm ± 1,5 mm | ||
Вторичная плоская длина | Отсутствие вторичной квартиры | ||
Основная плоская ориентация | Параллельное to±1°<11-20> | ||
Вторичная плоская ориентация | N/A | ||
Ортогональное Misorientation | ±5.0° | ||
Поверхностный финиш | C-сторона: Оптически польское, Si-сторона: CMP | ||
Край вафли | Скашивать | ||
Шероховатость поверхности (10μm×10μm) |
Сторона Ra≤0.20 nm Si; Сторона Ra≤0.50 nm c | ||
Толщина a | μm 350.0μm± 25,0 | ||
LTV (10mm×10mm) a | ≤2μm | ≤3μm | |
(TTV) a | ≤6μm | ≤10μm | |
(СМЫЧОК) a | ≤15μm | ≤25μm | ≤40μm |
(Искривление) a | ≤25μm | ≤40μm | ≤60μm |
Обломоки/выделяют | Никакие позволили ширину и глубину ≥0.5mm | Ширина и глубина Qty.2 ≤1.0 mm | |
Царапины a (Сторона Si, CS8520) |
≤5 и кумулятивный диаметр Length≤0.5×Wafer |
≤5 и кумулятивное Length≤1.5×Wafer Диаметр |
|
TUA (2mm*2mm) | ≥98% | ≥95% | N/A |
Отказы | Никакие позволили | ||
Загрязнение | Никакие позволили | ||
Свойство | Ранг P-MOS | Ранг P-SBD | Ранг d |
Исключение края | 3mm |
Примечание: исключение края 3mm использовано для деталей отмеченных с A.
О нас
Мы специализируем в обработке разнообразие материалов в вафли, субстраты и подгонянное оптически стекло parts.components широко используемые в электронике, оптике, opto электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты и услуга для их проектов НИОКР. Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашими хорошими репутациями.
вопросы и ответы
Q: Вы торговая компания или изготовитель?
Мы фабрика.
Q: Сколько времени ваш срок поставки?
Вообще 3-5 дней если товары в запасе.
или 7-10 дней если товары нет в запасе, то, оно согласно количеству.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
