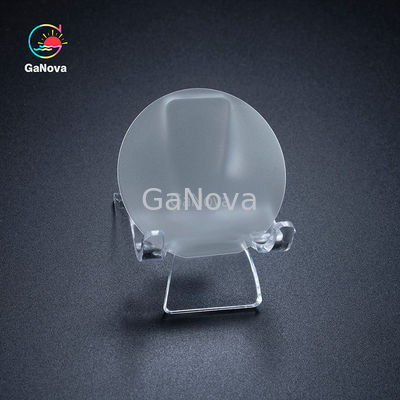

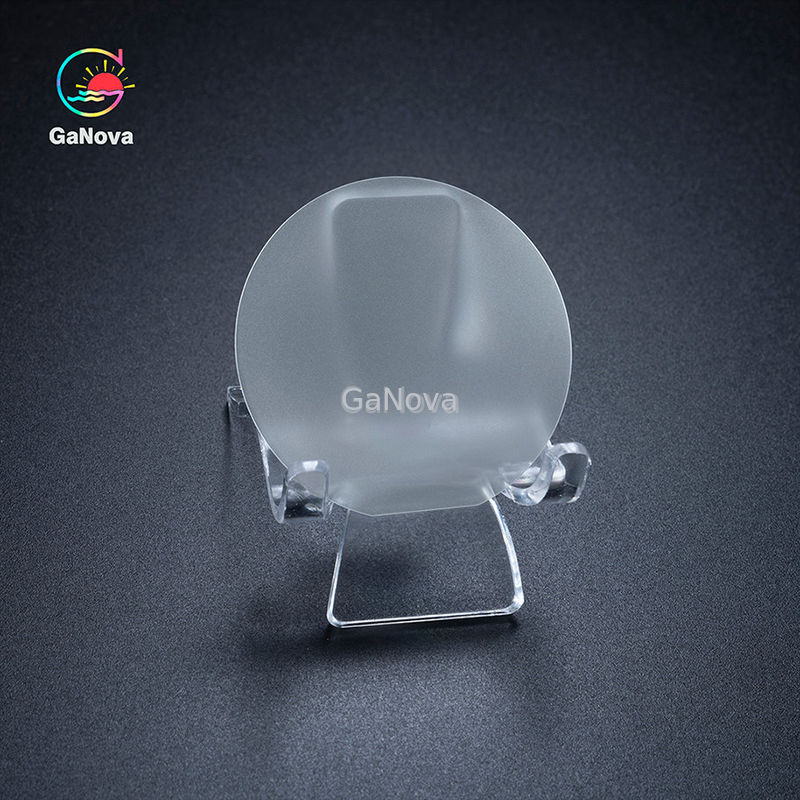

4-дюймовый допированный свободностоящий субстрат галлиевого нитрида

Введение в 4-дюймовый железодопированный нитрид галлия (GaN)однокристаллический субстрат

4-дюймовый железодопированный нитрид галлия (GaN) однокристаллический субстрат - это однокристаллический субстрат, изготовленный из нитрида галлия (GaN),который улучшает свои электрические свойства путем допирования элементов железаНитрид галлия (GaN) - это полупроводниковый материал с широким диапазоном пропускания с прямым диапазоном пропускания 3,4 eV, что делает его широко используемым в оптоэлектронных и силовых электронных устройствах.

Процесс подготовки

Процесс приготовления 4-дюймового железодопированного однокристаллического субстрата нитрида галлия включает:

Технология MOCVD: используется для выращивания высококачественного нитрида галлия в однокристаллическом слое 4.

Технология лазерной эксфолиации: используется для удаления дефектов в однокристаллических слоях и улучшения производительности субстрата.

Технология HVPE: используется для крупномасштабного производства нитридов галлия для повышения эффективности производства.

Подводя итог, 4-дюймовый монокристаллический субстрат галлиевого нитрида, допированный железом, представляет собой высокопроизводительный полупроводниковый материал с широкими перспективами применения.особенно в области оптоэлектроники и силовой электроники.

Спецификации продукции

2-дюймовые свободно стоящие субстраты N-GaN
	Уровень производства ((P)			ReсЭРКh(R)	Глупец.(D)	Примечание: (1) 5 баллов: углы неисправности 5 позиций 0,55 ± 0,15o (2) 3 точки: углы ошибки на позициях (2, 4, 5) 0,55 ± 0,15o (3) Полезная площадь: исключение периферийных и макродефектов (отверстий)
	П+	П	П-
Положение	GaN-FS-C-N-C50-SSP
Размеры	500,0 ± 0,3 мм
Толщина	400 ± 30 мкм
Ориентация плоская	(1-100) ±0.1o,12.5 ± 1 мм
TTV	≤ 15 мкм
ВЫБОК	≤ 20 мкм
Сопротивляемость (300K)	≤ 0,02 Ω·cm для N-типа (Si-допированный)
Ga шероховатость поверхности	≤ 0,3 нм (полированная и поверхностная обработка для эпитаксии)
N шероховатость поверхности	0.5 ~ 1,5 мкм (полированная с одной стороны)
Площадь C (0001) под углом отклонения к оси M ((неправильные углы)	00,55 ± 0.1o (5 баллов)	0.55±0.15o (5 баллов)		00,55 ± 0.15o (3 балла)
Плотность дислокации нитей	≤ 7,5 x 105 см-2	≤ 3 x 106 см-2
Количество и максимальный размер отверстий в Ф47 мм в центре	0		≤ 3@1000 мкм	≤ 12@1500 мкм	≤ 20@3000 мкм
Полезная площадь	> 90%			> 80%	> 70%
Пакет	Упакованы в чистой комнате в однопакетных контейнерах
