Подробная информация о продукте:
|
| Выделить: | Однокристаллическая вафель с генами,4 дюйма эпи вафли,однокристаллическая газовая подложка |
||
|---|---|---|---|

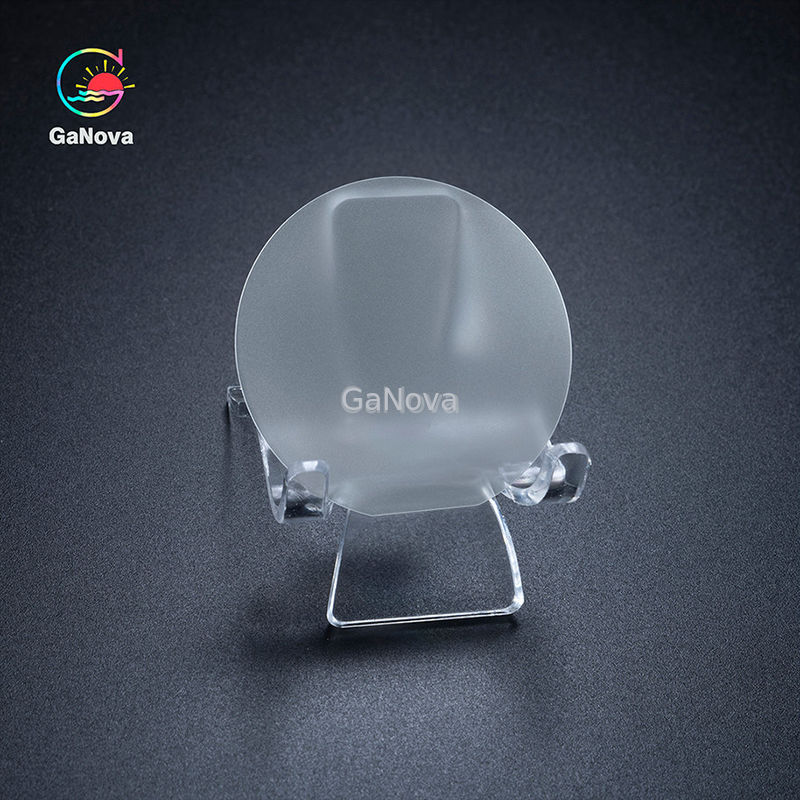

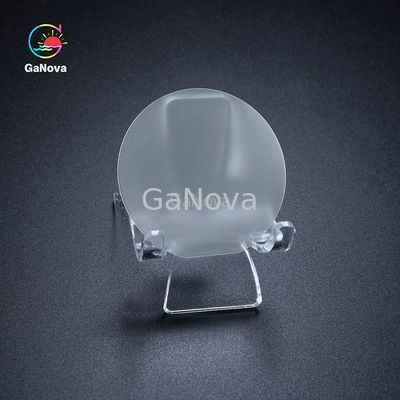

Введение в 4-дюймовый железодопированный нитрид галлия с однокристаллическим субстратом GaN
4-дюймовый железодопированный галлиевый нитрид однокристаллический субстрат GaN представляет собой однокристаллический субстрат, изготовленный из галлиевого нитрида (GaN), который улучшает свои электрические свойства путем допирования элементов железа.Нитрид галлия (GaN) представляет собой полупроводниковый материал с широким диапазоном пробела с прямым диапазоном пробела 3.4 eV, что делает его широко используемым в оптоэлектронных и силовых электронных устройствах.
Процесс подготовки
Процесс приготовления 4-дюймового железодопированного однокристаллического субстрата нитрида галлия включает:
Технология MOCVD: используется для выращивания высококачественного нитрида галлия в однокристаллическом слое 4.
Технология лазерной эксфолиации: используется для удаления дефектов в однокристаллических слоях и улучшения производительности субстрата.
Технология HVPE: используется для крупномасштабного производства нитридов галлия для повышения эффективности производства.
Подводя итог, 4-дюймовый монокристаллический субстрат галлиевого нитрида, допированный железом, представляет собой высокопроизводительный полупроводниковый материал с широкими перспективами применения.особенно в области оптоэлектроники и силовой электроники.
| 2-дюймовые свободно стоящие субстраты N-GaN | ||||||
 |
Уровень производства ((P) |
ReсЭРКh(R) |
Глупец.(D) |
Примечание: (1) 5 баллов: углы неисправности 5 позиций 0,55 ± 0,15o (2) 3 точки: углы ошибки на позициях (2, 4, 5) 0,55 ± 0,15o (3) Полезная площадь: исключение периферийных и макродефектов (отверстий) |
||
| П+ | П | П- | ||||
| Положение | GaN-FS-C-N-C50-SSP | |||||
| Размеры | 500,0 ± 0,3 мм | |||||
| Толщина | 400 ± 30 мкм | |||||
| Ориентация плоская | (1-100) ±0.1o,12.5 ± 1 мм | |||||
| TTV | ≤ 15 мкм | |||||
| ВЫБОК | ≤ 20 мкм | |||||
| Сопротивляемость (300K) | ≤ 0,02 Ω·cm для N-типа (Si-допированный) | |||||
| Ga шероховатость поверхности | ≤ 0,3 нм (полированная и поверхностная обработка для эпитаксии) | |||||
| N шероховатость поверхности | 0.5 ~ 1,5 мкм (полированная с одной стороны) | |||||
| Площадь C (0001) под углом отклонения к оси M ((неправильные углы) |
00,55 ± 0.1o (5 баллов) |
0.55±0.15o (5 баллов) |
00,55 ± 0.15o (3 балла) |
|||
| Плотность дислокации нитей | ≤ 7,5 x 105 см-2 | ≤ 3 x 106 см-2 | ||||
| Количество и максимальный размер отверстий в Ф47 мм в центре | 0 | ≤ 3@1000 мкм | ≤ 12@1500 мкм | ≤ 20@3000 мкм | ||
| Полезная площадь | > 90% | > 80% | > 70% | |||
| Пакет | Упакованы в чистой комнате в однопакетных контейнерах | |||||
