Подробная информация о продукте:
|
| Выделить: | ГаН нитрид галлия однокристаллический субстрат,2 дюйма галлиевого нитрида с однокристаллической подложкой |
||
|---|---|---|---|

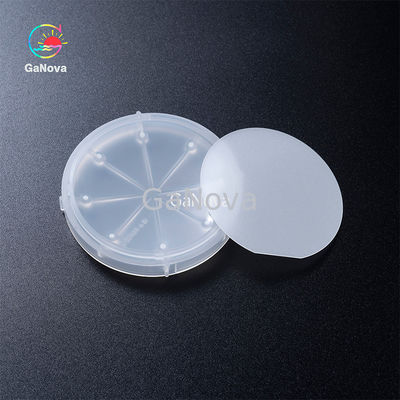

Недопированный свободностоящий субстрат GaN
1Обзор однокристаллического субстрата нитрида галлия(ГаН-субстрат)
Нитрид галлия однокристаллический субстрат (ГАН-субстрат) является важным компонентом, необходимым в процессе приготовления кристаллов нитрида галлия (ГАН),и это субстрат, на котором выращиваются кристаллы нитрида галлия.Кристаллы нитрида галлия (GaN) имеют широкий спектр сценариев применения, включая светодиоды, высокоскоростные электронные устройства и силовые электронные устройства.Качество однокристаллического субстрата галлиевого нитрида имеет решающее влияние на производительность и урожайность кристалла.
2Спецификация продукта
| 2-дюймовые свободно стоящие субстраты U-GaN/SI-GaN | |||||||
 |
Отличный уровень (S) |
Уровень производства ((А) |
Исследования уровень (B) |
Глупец. уровень (С) |
Примечание: (1) Полезная площадь: исключение краевых и макродефектов (2) 3 точки: углы неправильного разреза позиций (2, 4, 5) составляют 0,35 ± 0.15o |
||
| S-1 | S-2 | А-1 | А-2 | ||||
| Размеры | 500,8 ± 1 мм | ||||||
| Толщина | 350 ± 25 мкм | ||||||
| Ориентация плоская | (1-100) ± 0.5o, 16 ± 1 мм | ||||||
| Вторичная ориентация плоская | (11-20) ± 3o, 8 ± 1 мм | ||||||
| Сопротивляемость (300K) |
< 0,5 Ω·cm для N-типа (недопированный; GaN-FS-C-U-C50) или > 1 x 106Ω·cm для полуизоляции (Fe-допированная; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 мкм |
||||||
| ВЫБОК | ≤ 20 мкм ≤ 40 мкм | ||||||
| Ga шероховатость поверхности |
< 0,2 нм (полированный) или < 0,3 нм (полированная и поверхностная обработка для эпитаксии) |
||||||
| N шероховатость поверхности |
0.5 ~ 1,5 мкм вариант: 1 ~ 3 нм (мелкий грунт); < 0,2 нм (полированный) |
||||||
| Пакет | Упакованы в чистой комнате в однопакетных контейнерах | ||||||
| Полезная площадь | > 90% | > 80% | > 70% | ||||
| Плотность вывихов | < 9,9х105см-2 | 3x106см-2 | < 9,9х105см-2 | 3x106см-2 | 3x106см-2 | ||
| Ориентация:C плоскость (0001) под углом от M-оси |
0.35 ± 0.15o (3 балла) |
0.35 ± 0.15o (3 балла) |
0.35 ± 0.15o (3 балла) |
||||
| Плотность макродефектов (отверстие) | 0 см-2 | < 0,3 см-2 | < 1 см-2 | ||||
| Максимальный размер макродефектов | |
< 700 мкм | < 2000 мкм | < 4000 мкм | |||
