Подробная информация о продукте:
|
| Название продукта: | свободно стоящие субстраты GaN | Толщина: | 350 ±25µm |
|---|---|---|---|
| TTV: | ≤ 10µm | Смычок: | - ≤ 10µm СМЫЧКА ≤ 10µm |
| Плотность дислокации: | От ⁵ 1 x 10 к ² cm⁻ 3 x 10 ⁶ | Плотность дефекта макроса: | ² 0cm⁻ |
| Выделить: | SP Face Подложка из нитрида галлия,пластина из нитрида галлия 350 мкм,5 x 10 |
||
5 х 10 мм2Отдельно стоящие подложки GaN 350 ± 25 мкм От 1 x 105до 3 х 106см-2
5*10 мм2SP-face (20-21)/(20-2-1) Нелегированная монокристаллическая подложка GaN типа SI Удельное сопротивление > 106Ом·см РЧ-устройства пластины
Обзор
Есть три основных подложки, которые используются с GaN: карбид кремния (SiC), кремний (Si) и алмаз.GaN на SiC является наиболее распространенным из трех и используется в различных приложениях в вооруженных силах и для приложений беспроводной инфраструктуры высокой мощности.GaN на Si — это более новая подложка, производительность которой не так хороша, как у SiC, но она более экономична.GaN на алмазе имеет наилучшие характеристики, однако, поскольку он новый и относительно дорогой, его применение ограничено.Мы сравнили все три подложки GaN в таблице ниже.
| (20-21)/(20-2-1) фаce Фри-стайянг гаН Сабул.ратес | ||||
| Элемент |
GaN-FS-SP-US |
GaN-ФС-СП-НС |
GaN-ФС-СП-СИ-С |
Примечания: Угол дуги окружности (R < 2 мм) используется для различения передней и задней поверхностей. |
| Размеры | 5 х 10 мм2 | |||
| Толщина | 350 ±25 мкм | |||
| Ориентация |
(20-21)/(20-2-1) угол наклона плоскости к оси А 0 ±0,5° (20-21)/(20-2-1) угол наклона плоскости к оси С - 1 ±0,2° |
|||
| Тип проводимости | N-тип | N-тип | Полуизолирующий | |
| Удельное сопротивление (300K) | < 0,1 Ом·см | < 0,05 Ом·см | > 106Ом·см | |
| ТТВ | ≤ 10 мкм | |||
| ПОКЛОН | - 10 мкм ≤ BOW ≤ 10 мкм | |||
| Шероховатость передней поверхности |
<0,2 нм (полированный); или < 0,3 нм (полировка и обработка поверхности для эпитаксии) |
|||
| Шероховатость задней поверхности |
0,5 ~ 1,5 мкм вариант: 1~3 нм (мелкий помол);< 0,2 нм (полированный) |
|||
| Плотность дислокации | От 1 х 105до 3 х 106см-2 | |||
| Плотность макродефектов | 0 см-2 | |||
| Полезная площадь | > 90% (краевое исключение) | |||

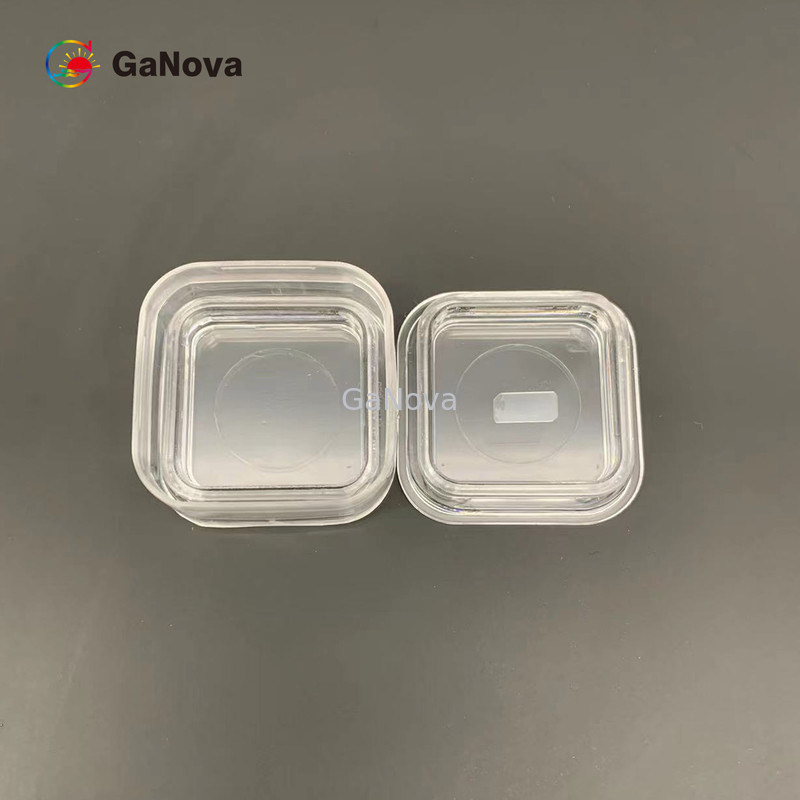

| Упаковка | Упаковано в чистом помещении класса 100, в контейнере по 6 шт., в атмосфере азота. | |||
Приложение: Диаграмма угла миската
Если δ1= 0 ±0,5°, то угол отклонения плоскости (20-21)/(20-2-1) к оси А составляет 0 ±0,5°.
Если δ2= - 1 ±0,2°, то угол отклонения плоскости (20-21)/(20-2-1) к оси С составляет - 1 ±0,2°.
О нас
Мы специализируемся на переработке различных материалов в пластины, подложки и индивидуальные детали из оптического стекла. Компоненты широко используются в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами, научно-исследовательскими институтами и компаниями, предоставляя индивидуальные продукты и услуги для их научно-исследовательских проектов.Наше видение - поддерживать хорошие отношения сотрудничества со всеми нашими клиентами благодаря нашей хорошей репутации.
Часто задаваемые вопросы
В: вы торговая компания или производитель?
Мы фабрика.
Q: Как долго ваше время доставки?
Обычно это 3-5 дней, если товар есть на складе.
или 7-10 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы?это бесплатно или дополнительно?
Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
Оплата <=5000USD, 100% предоплата.
Paymen> = 5000USD, 80% T/T заранее, остаток перед отправкой.
