Подробная информация о продукте:
|
| Тип: | Плоский сапфир | Название продукта: | синь GaN-на-сапфира 4inch/зеленая вафля СИД |
|---|---|---|---|
| Польский: | Одиночная сторона отполированная (SSP)/двойная отполированная сторона (DSP) | Размер: | 100 ± 0.2mm |
| Ориентация: | Самолет c (0001) с угла к ± 0.1° M-оси 0,2 | Толщина: | 650 ± 25μm |
| Выделить: | Синяя светодиодная эпитаксиальная пластина GaN,4-дюймовая светодиодная пластина,эпитаксиальная пластина GaN C Plane |
||
4-дюймовая эпитаксиальная пластина GaN с синим светодиодом на сапфировой плоскости SSP C (0001) под углом к оси M 0,2 ± 0,1°
4-дюймовая эпитаксиальная пластина GaN с синим светодиодом на сапфировом SSP
Использование синего излучения в светодиодной технологии дает два конкретных преимущества: во-первых, оно потребляет меньше энергии, во-вторых, оно более эффективно с точки зрения светоотдачи.Например, с 2014 по 2018 год с развитием люминофора эффективность синих светодиодов увеличилась со 130-140 лм/Вт до 200-210 лм/Вт.
Другой серьезной проблемой при производстве синих светодиодов была сложность точного p-легирования GaN.В конце 1980-х Амано и Акасаки обнаружили, что когда GaN был легирован атомами цинка, он излучал больше света и, таким образом, это давало лучшее p-легирование.Позже это явление было объяснено в статье Накамуры.
| 4-дюймовая сине-зеленая светодиодная пластина GaN-on-Sapphire | ||||
|
Субстрат |
Тип | Плоский сапфир |
|
|
| польский | Односторонняя полировка (SSP) / Двусторонняя полировка (DSP) | |||
| Измерение | 100 ± 0,2 мм | |||
| Ориентация | Плоскость С (0001) под углом к оси М 0,2 ± 0,1° | |||
| Толщина | 650 ± 25 мкм | |||
|
Эпислой |
Состав | 0,2 мкм pGaN/0,5 мкм МКЯ/2,5 мкм nGaN/2,0 мкм uGaN | ||
| Толщина | 5,5 ± 0,5 мкм | |||
| Шероховатость (Ра) | <0,5 нм | |||
| Плотность дислокаций | < 5 × 108см-2 | |||
| Длина волны | Синий светодиод | Зеленый светодиод | ||
| 465 ± 10 нм | 525 ± 10 нм | |||
| Длина волны на полувысоте | < 25 нм | < 40 нм | ||
| Производительность чипа | Напряжение включения при 1 мкА | 2,3-2,5 В | 2,2-2,4 В | |
| Полезная площадь | > 90% (исключение краевых и макродефектов) | |||
|
Упаковка |

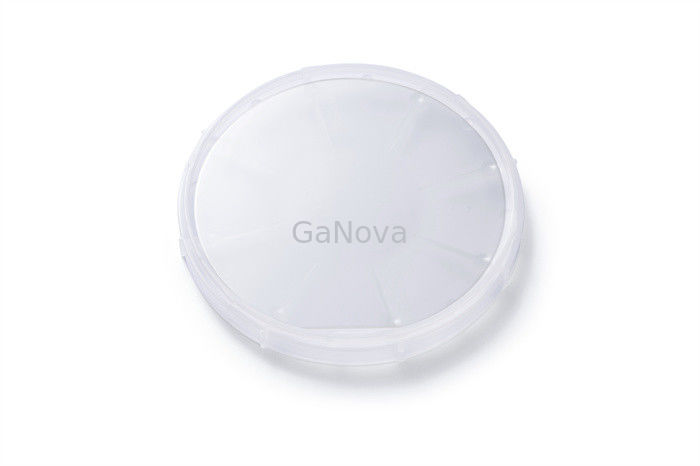

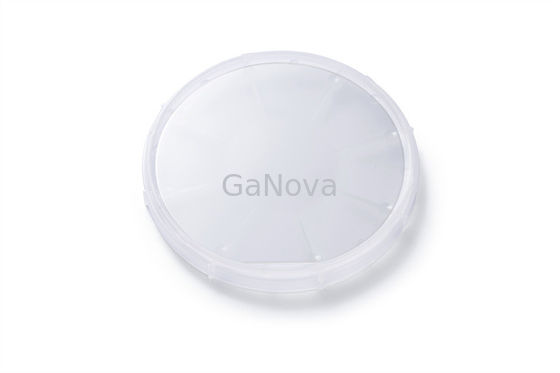

Упаковано в чистом помещении в один вафельный контейнер |
|||
О нас
Мы специализируемся на переработке различных материалов в пластины, подложки и индивидуальные детали из оптического стекла. Компоненты широко используются в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами, научно-исследовательскими институтами и компаниями, предоставляя индивидуальные продукты и услуги для их научно-исследовательских проектов.Наше видение - поддерживать хорошие отношения сотрудничества со всеми нашими клиентами благодаря нашей хорошей репутации.
Часто задаваемые вопросы
В: вы торговая компания или производитель?
Мы фабрика.
Q: Как долго ваше время доставки?
Обычно это 3-5 дней, если товар есть на складе.
или 7-10 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы?это бесплатно или дополнительно?
Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
Оплата <=5000USD, 100% предоплата.
Paymen> = 5000USD, 80% T/T заранее, остаток перед отправкой.
