Подробная информация о продукте:
|

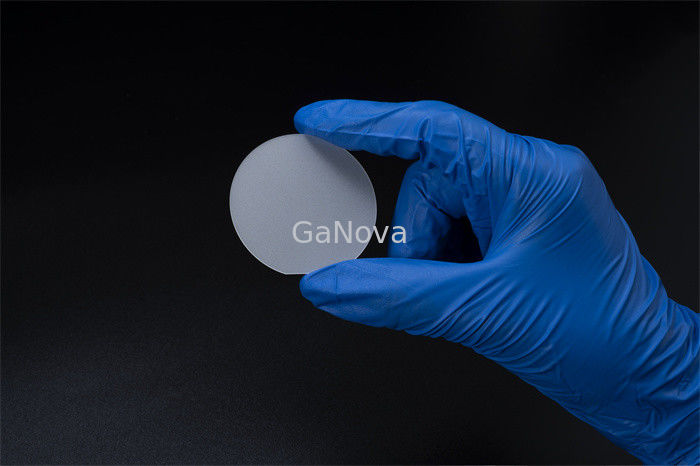

| Название продукта: | 2-дюймовые свободно стоящие субстраты N-GaN | Размеры: | 50,0 ±0.3mm |
|---|---|---|---|
| Толщина: | 400 ± 30μm | Квартира ориентации: | (1 до 100) ±0.1˚, ± 12,5 1mm |
| TTV: | ≤ 15µm | Смычок: | ≤ 20μm |
| Выделить: | вафля epi 12.5mm gan,вафля нитрида галлия 2inch,gan вафля epi 2Inch |
||
(1 до 100) ±0.1o, субстраты 12,5 mm 2-дюймовые свободно стоящие N-GaN ± 1 GaN-FS-C-N-C50-SSP
C-сторона 2inch Si-дала допинг n типа свободно стоящей резистивности субстрата GaN одиночной кристаллической < 0="">
Рост фильмов 1 μm-толстых Si-данных допинг GaN был выполнен PSD с пульсированным магнетроном брызгая источники в атмосфере N2/Ar. Si давая допинг концентрации в GaN был проконтролирован от см 1020 × 1016 до 2 × 2 −3 путем менять поток пара Si от полупроводникового одиночного кристаллического источника Si.
В исследовании, мы расследовали как электрические свойства GaN подготовили PSD зависят от Si давая допинг концентрации используя температур-зависимые измерения эффекта Холла.
| 2-дюймовые свободно стоящие субстраты N-GaN | ||||||
|
Уровень продукции (p) |
Исследование (r) |
Манекен (d) |
Примечание: (1) 5 пунктов: углы miscut 5 положений 0,55 ±0.15o (2) 3 пункта: miscut двигает под углом положений (2, 4, 5) 0,55 ±0.15o (3) годная к употреблению область: исключение дефектов периферии и макроса (отверстий) |
|||
| P+ | P | P- | ||||
| Деталь | GaN-FS-C-N-C50-SSP | |||||
| Размеры | 50,0 ±0.3 mm | |||||
| Толщина | 400 μm ± 30 | |||||
| Квартира ориентации | (1 до 100) ±0.1o, ± 12,5 1 mm | |||||
| TTV | μm ≤ 15 | |||||
| СМЫЧОК | μm ≤ 20 | |||||
| Резистивность (300K) | ≤ 0,02 Ω·см для N типа (Si-данный допинг) | |||||
| Шероховатость поверхности стороны Ga | ≤ 0,3 отполированного nm (и поверхностное покрытие для эпитаксии) | |||||
| Шероховатость поверхности стороны n | 0,5 μm ~1,5 (одиночная отполированная сторона) | |||||
| Самолет c (0001) с угла к M-оси (углы miscut) |
0,55 ± 0,1o (5 пунктов) |
0.55± 0,15o (5 пунктов) |
0,55 ± 0,15o (3 пункта) |
|||
| Продевать нитку плотность дислокации | см-2 ≤ 7,5 x 105 | см-2 ≤ 3 x 106 | ||||
| Количество и максимальный размер отверстий в Ф47 mm в центре | 0 | μm 3@1000 ≤ | μm 12@1500 ≤ | μm 20@3000 ≤ | ||
| Годная к употреблению область | > 90% | >80% | >70% | |||
| Пакет | Упакованный в чистой комнате в одиночном контейнере вафли | |||||
О нас
Мы специализируем в обработке разнообразие материалов в вафли, субстраты и подгонянное оптически стекло parts.components широко используемые в электронике, оптике, opto электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты и услуга для их проектов НИОКР. Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашими хорошими репутациями.
вопросы и ответы
Q: Вы торговая компания или изготовитель?
Мы фабрика.
Q: Сколько времени ваш срок поставки?
Вообще 3-5 дней если товары в запасе.
или 7-10 дней если товары нет в запасе, то, оно согласно количеству.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
Q: Что ваши условия платежа?
Оплата <>
>=5000USD оплаты, 80% T/T заранее, баланс перед пересылкой.
