Субстрат GaN одиночный кристаллический

Субстрат GaN одиночный кристаллический
Субстрат GaN одиночный кристаллический

Большие изображения :  Субстрат GaN одиночный кристаллический

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD01-001-020
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки: 3-4 рабочих дня
Условия оплаты: T/T
Поставка способности: 10000pcs/Month
контакт

Субстрат GaN одиночный кристаллический

описание
Название продукта: 2-дюймовые свободно стоящие субстраты N-GaN Размеры: 50,0 ±0.3mm
Толщина: 400 ± 30μm Квартира ориентации: (1 до 100) ±0.1˚, ± 12,5 1mm
TTV: ≤ 10µm Смычок: ≤ 20μm
Выделить:

Монокристаллическая подложка GaN

,

пластина gan epi 400 мкм

,

монокристаллическая подложка UKAS

2-дюймовая отдельно стоящая монокристаллическая подложка GaN n-типа, легированная кремнием, с С-образной поверхностью Удельное сопротивление < 0,05 Ом·см Силовое устройство/лазерная пластина




Обзор
Одним из основных методов изготовления таких приборов является легкое легирование GaN n-типа с низкой концентрацией остаточных примесей порядка 1015 см−3 и менее.Несмотря на интенсивные исследования, производительность силовых устройств на основе GaN остается недостаточной из-за несовершенного процесса эпитаксиального роста.



2-дюймовые отдельно стоящие подложки N-GaN




Уровень производства(п)



ресухочас(р)



Дурачок(Д)





Субстрат GaN одиночный кристаллический 0

Примечание:

(1) 5 точек: углы смещения 5 позиций составляют 0,55 ± 0,15.о

(2) 3 балла: углы смещения позиций (2, 4, 5) составляют 0,55 ± 0,15.о

(3) Полезная площадь: исключение периферийных и макродефектов (отверстий)
Р+ п П-
Элемент GaN-FS-CN-C50-SSP
Размеры 50,0 ±0,3 мм
Толщина 400 ± 30 мкм
Ориентация плоская (1- 100) ±0,1о,12,5 ± 1 мм
ТТВ ≤ 15 мкм
ПОКЛОН ≤ 20 мкм
Удельное сопротивление (300K) ≤ 0,02 Ом·см для N-типа (с легированием кремнием)
Шероховатость поверхности Ga ≤ 0,3 нм (полировка и обработка поверхности под эпитаксию)
N шероховатость лицевой поверхности 0,5 ~ 1,5 мкм (односторонняя полировка)
Плоскость C (0001) под углом к ​​оси M (неправильные углы)

0,55 ± 0,1о

(5 баллов)

0,55 ± 0,15о

(5 баллов)

0,55 ± 0,15о

(3 балла)
Плотность пронизывающих дислокаций ≤ 7,5 х 105см-2 ≤ 3 х 106см-2
Количество и максимальный размер отверстий в Ф47 мм по центру 0 ≤ 3@1000 мкм ≤ 12@1500 мкм ≤ 20@3000 мкм
Полезная площадь > 90% >80% >70%

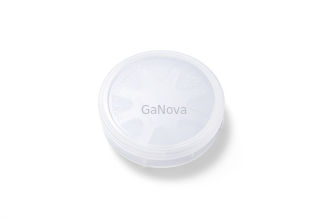

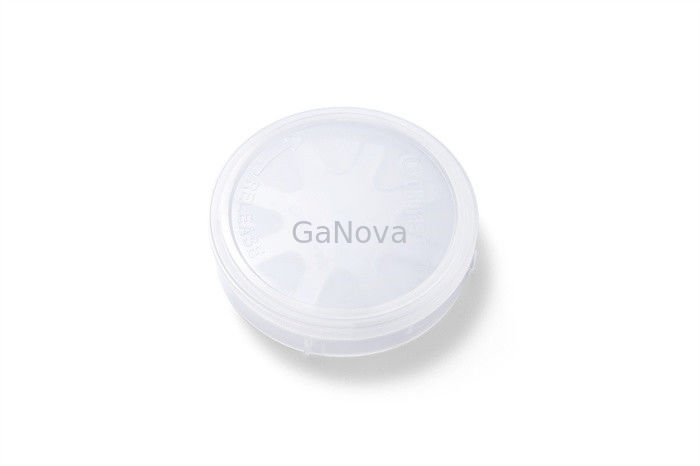

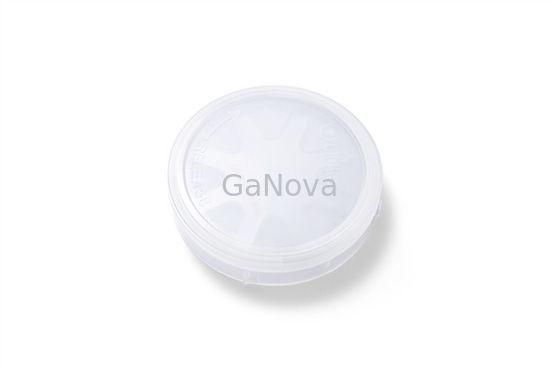

Упаковка Упаковано в чистом помещении в одиночный вафельный контейнер
