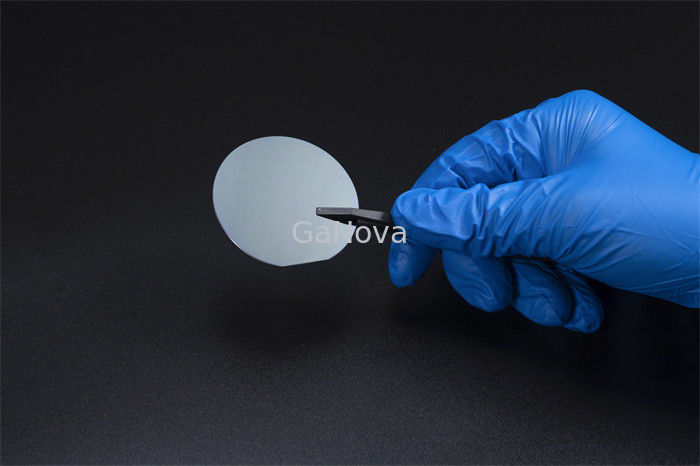

2-дюймовый зеленый светодиод GaN на кремниевой пластине

2-дюймовый зеленый светодиод GaN на кремниевой пластине

2-дюймовый зеленый светодиод GaN на кремниевой пластине
2-дюймовый зеленый светодиод GaN на кремниевой пластине

Большие изображения :  2-дюймовый зеленый светодиод GaN на кремниевой пластине

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDWY03-002-016
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки: 3-4 рабочих дня
Условия оплаты: T/T
Поставка способности: 10000pcs/Month

2-дюймовый зеленый светодиод GaN на кремниевой пластине

описание
Название продукта: ВЕДОМОЕ Зелен GaN на кремниевой пластине Размер: 2 дюйма 4 дюйма
Структура субстрата: 111) субстрат 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si ( Размер: 520±10nm
Пакет: Упакованный в окружающей среде чистой комнаты класса 100, в контейнере 25PCS, под атмосферой азота БРЕНД: GaNova
Выделить:

2 дюйма GaN на кремниевой пластинке

,

Зеленый светодиод GaN на кремниевой пластине

,

520nm GaN на кремниевой пластине

2-дюймовый зеленый светодиод GaN на кремниевой пластине




Обзор

Нитрид галлия (GaN) создает инновационный сдвиг во всем мире силовой электроники.На протяжении десятилетий полевые МОП-транзисторы на основе кремния (металлооксидные полупроводниковые полевые транзисторы) были неотъемлемой частью повседневного современного мира, помогая преобразовывать энергию в мощность.

Генеративно-состязательные сети (GAN) — это алгоритмические архитектуры, которые используют две нейронные сети, противопоставляя одну другую (таким образом, «состязательную») для создания новых синтетических экземпляров данных, которые можно принять за реальные данные.Они широко используются в генерации изображений, генерации видео и генерации голоса.




2-4-дюймовый зеленый светодиод GaN на кремнии
Элемент Si(111) подложки Буфер Al(Ga)N uGaN nGaN MQW(1-3 пары) AlGaN pGaN Контактный слой
InGaN-КЯ GaN-QB
Размеры 2 дюйма, 4 дюйма
  520±10нм
Толщина 800нм 1000нм 3000нм ~3нм ~ 10 нм 35нм 145 нм 20 нм
Состав Ал% / / / / / ~15 / /
В% / / / ~ 25 / / / /
Допинг [Си] / / 8.0E+18 / 2.0E+17 / / /
[мг] / / / / / 1.0Е+20 3.0E+19 2.0Е+20
Структура субстрата 20-нм контактный слой / 145-нм GaN / 35-нм AlGaN / ~ 10-нм GaN-QB / ~ 3Si (111) подложки
Упаковка Упакован в чистом помещении класса 100, в контейнере по 25 шт., в атмосфере азота.







О нас

Мы специализируемся на переработке различных материалов в пластины, подложки и индивидуальные детали из оптического стекла. Компоненты широко используются в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами, научно-исследовательскими институтами и компаниями, предоставляя индивидуальные продукты и услуги для их научно-исследовательских проектов.Наше видение - поддерживать хорошие отношения сотрудничества со всеми нашими клиентами благодаря нашей хорошей репутации.





Часто задаваемые вопросы

В: вы торговая компания или производитель?
Мы фабрика.
Q: Как долго ваше время доставки?
Обычно это 3-5 дней, если товар есть на складе.
или 7-10 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы?это бесплатно или дополнительно?
Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
Оплата <=5000USD, 100% предоплата.
Paymen> = 5000USD, 80% T/T заранее, остаток перед отправкой.
