Подробная информация о продукте:
|
| Размеры: | 2 дюйма/4 дюйма | Толщина буфера AlGaN: | 600NM |
|---|---|---|---|
| Лазер d'onde Longueur: | 455±10nm | Структура субстрата: | 111) субстрат 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN/60 |
| Название продукта: | Вафля GaN эпитаксиальная | Особенности: | 2-4-дюймовый синий светодиод GaN на кремнии |
| Выделить: | 600nm GaN на кремниевой пластинке,2 дюйма GaN на кремниевой пластинке |
||

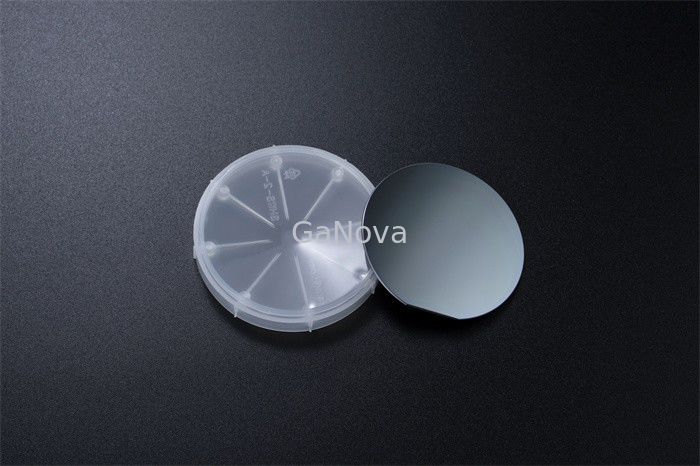

2-дюймовый синий светодиод GaN на кремниевой пластине
Есть три основных подложки, которые используются с GaN: карбид кремния (SiC), кремний (Si) и алмаз.GaN на SiC является наиболее распространенным из трех и используется в различных приложениях в вооруженных силах и для приложений беспроводной инфраструктуры высокой мощности.GaN на Si — это более новая подложка, производительность которой не так хороша, как у SiC, но она более экономична.GaN на алмазе имеет наилучшие характеристики, однако, поскольку он новый и относительно дорогой, его применение ограничено.
| 2-4-дюймовый синий светодиод GaN на кремнии | ||||||||||
|
Элемент Подложки Si(111) (1500 мкм) |
АЙН | буфер AlGaN | Нелегированный GaN | N-GaN | MQW (7 пар) | P-AlGaN | P-GaN |
P++GaN
|
||
| InGaN-КЯ | GaN-QB | |||||||||
| Измерение | 2 дюйма/4 дюйма | |||||||||
| Толщина | 330нм | 600нм | 800нм | 2800нм | 3 нм | 5 нм | 30 нм | 60нм | 20 нм | |
| Состав | Ал% | / | оценка вниз | / | / | / | / | 15% | / | / |
| В% | / | / | / | / | 15% | / | / | / | / | |
| Допинг | [Си] | / | / | / | 8.0E+18 | / | 2.0E+17 | / | / | / |
| [мг] | / | / | / | / | / | / | 1.0Е+20 | 3.0E+19 | 2.0Е+20 | |
| Лазер Longueur d'onde | 455 ± 10 нм | |||||||||
| Структура субстрата | 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN/600nmAlGaN буфер/330nmAIN/Si(111) подложки (1500 мкм) | |||||||||
| Упаковка | Упакован в чистом помещении класса 100, в контейнере по 25 шт., в атмосфере азота. | |||||||||
О нас
Мы специализируемся на переработке различных материалов в пластины, подложки и индивидуальные детали из оптического стекла. Компоненты широко используются в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами, научно-исследовательскими институтами и компаниями, предоставляя индивидуальные продукты и услуги для их научно-исследовательских проектов.Наше видение - поддерживать хорошие отношения сотрудничества со всеми нашими клиентами благодаря нашей хорошей репутации.
Часто задаваемые вопросы
В: вы торговая компания или производитель?
Мы фабрика.
Q: Как долго ваше время доставки?
Обычно это 3-5 дней, если товар есть на складе.
или 7-10 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы?это бесплатно или дополнительно?
Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
Оплата <=5000USD, 100% предоплата.
Paymen> = 5000USD, 80% T/T заранее, остаток перед отправкой.
