Подробная информация о продукте:
|
| Название продукта: | Вафля GaN эпитаксиальная | Размеры: | 10 х 10,5 мм² |
|---|---|---|---|
| Толщина: | 350 ±25µm | Ориентация: | Плоскость С (0001) под углом к оси М 0,35 ±0,15° |
| TTV: | ≤ 10µm | Смычок: | - ≤ 10µm СМЫЧКА ≤ 10µm |
10*10,5 мм² С-образная поверхность Нелегированная отдельно стоящая монокристаллическая подложка GaN n-типа Удельное сопротивление < 0,1 Ом·см Силовое устройство/лазер
Приложения
Лазерные диоды: фиолетовый LD, синий LD и зеленый LD
Силовые электронные устройства, Высокочастотные электронные устройства
Более 10 лет опыта в технологии изготовления пластин с подложками GaAs были применены к производству подложек GaN.Подложка GaN имеет неповрежденную, очень плоскую (Rms < 0,2 нм) контролируемую ориентацию поверхности и контролируемые поверхности атомных ступеней.Достигнуто качество поверхности, пригодное для эпитаксиального роста.
| 10 x 10,5 мм2 Отдельно стоящие подложки GaN | ||||
| Элемент | GaN-FS-CU-S10 | GaN-FS-CN-S10 | GaN-FS-C-SI-S10 |
Примечания: |
| Размеры | 10 х 10,5 мм2 | |||
| Толщина | 350 ±25 мкм | |||
| Ориентация | Плоскость С (0001) под углом к оси М 0,35 ±0,15° | |||
| Тип проводимости | N-тип | N-тип | Полуизолирующий | |
| Сопротивление (300K) | < 0,1 Ом·см | < 0,05 Ом·см | > 106Ом·см | |
| ТТВ | ≤ 10 мкм | |||
| Поклон | - 10 мкм ≤ BOW ≤ 10 мкм | |||
| Шероховатость поверхности Ga Face | < 0,2 нм (полированный) или < 0,3 нм (полировка и обработка поверхности для эпитаксии) |
|||
| N Шероховатость лицевой поверхности | 0,5 ~ 1,5 мкм вариант: 1~3 нм (мелкий помол);< 0,2 нм (полированный) |
|||
| Плотность дислокации | От 1 х 105до 3 х 106см-2(рассчитано по CL)* | |||
| Плотность макродефектов | 0 см-2 | |||
| Полезная площадь | > 90% (краевое исключение) | |||

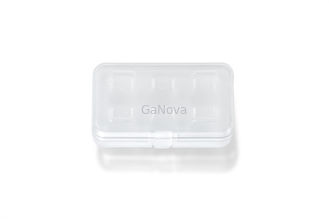

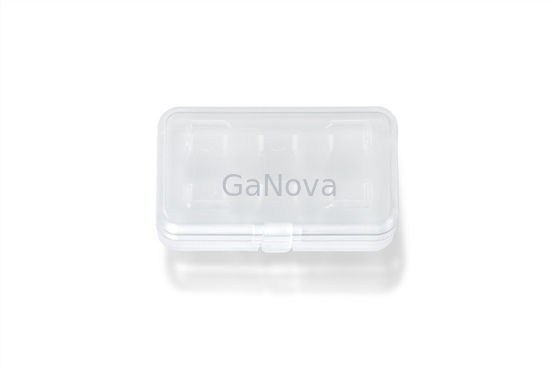

| Упаковка | Упаковано в чистом помещении класса 100, в контейнере по 6 шт., в атмосфере азота. | |||
*Национальные стандарты Китая (GB/T32282-2015)
О нас
Мы специализируемся на переработке различных материалов в пластины, подложки и индивидуальные детали из оптического стекла. Компоненты широко используются в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами, научно-исследовательскими институтами и компаниями, предоставляя индивидуальные продукты и услуги для их научно-исследовательских проектов.Наше видение - поддерживать хорошие отношения сотрудничества со всеми нашими клиентами благодаря нашей хорошей репутации.
Часто задаваемые вопросы
В: вы торговая компания или производитель?
Мы фабрика.
Q: Как долго ваше время доставки?
Обычно это 3-5 дней, если товар есть на складе.
или 7-10 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы?это бесплатно или дополнительно?
Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
Оплата <=5000USD, 100% предоплата.
Paymen> = 5000USD, 80% T/T заранее, остаток перед отправкой.
