Главная страница ПродукцияGa2O3 пластина

JDCD04-001-007 10x10 мм2 (010) Легированная оловом отдельно стоящая монокристаллическая подложка Ga2O3 Класс продукта Одинарная полировка

Сертификация
КИТАЙ Shanghai GaNova Electronic Information Co., Ltd. Сертификаты
Оставьте нам сообщение

JDCD04-001-007 10x10 мм2 (010) Легированная оловом отдельно стоящая монокристаллическая подложка Ga2O3 Класс продукта Одинарная полировка

JDCD04-001-007 10x10 мм2 (010) Легированная оловом отдельно стоящая монокристаллическая подложка Ga2O3 Класс продукта Одинарная полировка
JDCD04-001-007 10x10mm2(010)Sn-Doped Free-Standing Ga2O3 Single Crystal Substrate Product Grade Single Polishing
JDCD04-001-007 10x10 мм2 (010) Легированная оловом отдельно стоящая монокристаллическая подложка Ga2O3 Класс продукта Одинарная полировка JDCD04-001-007 10x10 мм2 (010) Легированная оловом отдельно стоящая монокристаллическая подложка Ga2O3 Класс продукта Одинарная полировка

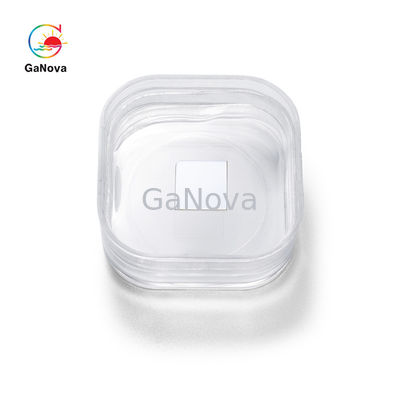

Большие изображения :  JDCD04-001-007 10x10 мм2 (010) Легированная оловом отдельно стоящая монокристаллическая подложка Ga2O3 Класс продукта Одинарная полировка

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD04-001-007
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки: 3-4 рабочих дня

JDCD04-001-007 10x10 мм2 (010) Легированная оловом отдельно стоящая монокристаллическая подложка Ga2O3 Класс продукта Одинарная полировка

описание
Толщина: 0.6~0.8mm Название продукта: Субстрат одиночного Кристл
Ориентация: (101) Отполированная поверхность: Одиночная отполированная сторона
FWHM: <350arcsec> Ра: ≤0.5nm

10x10 мм2 (010) отдельно стоящая монокристаллическая подложка Ga2O3, легированная оловом. Качество продукта, одинарная полировка. Толщина 0,6~0,8 мм FWHM<350 угловых секунд, Ra≤0,5 нм. УФ-фильтры



В то время как устройства на основе кремния могут производить относительно эффективные устройства, улучшенные характеристики нитрида галлия дают полупроводникам GaN преимущество, заключающееся в гораздо меньших потерях энергии на тепло.Широкая запрещенная зона позволяет устройствам GaN выдерживать гораздо более высокие температуры, чем кремний, обеспечивая более высокий уровень энергоэффективности ваших любимых устройств в целом.



Субстрат из нитрида галлия -- Исследовательский уровень
Измерение 10*15 мм 10*10 мм
Толщина 0,6~0,8 мм
Ориентация (010)
Допинг Сн
Полированная поверхность Односторонняя полировка
Удельное сопротивление/Nd-Na 2.00E+17 1.53E+18
ПШПМ <350 угловых секунд
Ра ≤0,5 нм
Упаковка Упаковано в чистых помещениях класса 100 в атмосфере азота.





О нас

Мы специализируемся на переработке различных материалов в пластины, подложки и индивидуальные детали из оптического стекла. Компоненты широко используются в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами, научно-исследовательскими институтами и компаниями, предоставляя индивидуальные продукты и услуги для их научно-исследовательских проектов.Наше видение - поддерживать хорошие отношения сотрудничества со всеми нашими клиентами благодаря нашей хорошей репутации.





Часто задаваемые вопросы

В: вы торговая компания или производитель?
Мы фабрика.
Q: Как долго ваше время доставки?
Обычно это 3-5 дней, если товар есть на складе.
или 7-10 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы?это бесплатно или дополнительно?
Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
Оплата <=5000USD, 100% предоплата.
Paymen> = 5000USD, 80% T/T заранее, остаток перед отправкой.
