Давать допинг субстрата UID окиси галлия одиночного Кристл полупроводника

Давать допинг субстрата UID окиси галлия одиночного Кристл полупроводника
Давать допинг субстрата UID окиси галлия одиночного Кристл полупроводника

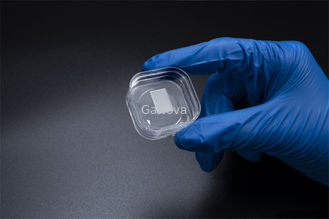

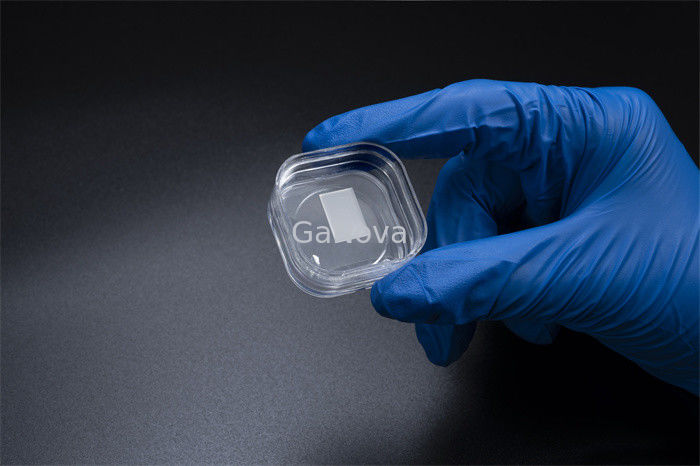

Большие изображения :  Давать допинг субстрата UID окиси галлия одиночного Кристл полупроводника

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD04-001-005
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки: 3-4 рабочих дня

Давать допинг субстрата UID окиси галлия одиночного Кристл полупроводника

описание
Толщина: 0.6~0.8mm Название продукта: Субстрат одиночного Кристл
Ориентация: (010) (201) Давать допинг: UID
FWHM: <350arcsec> Ра: ≤0.5nm
Выделить:

Субстрат окиси галлия одиночного Кристл

,

ISO вафли полупроводника

,

Давать допинг субстрата UID окиси галлия

Толщина 0.6~0.8mm FWHM субстрата Ga2o3 одиночного Кристл<350arcsec>

10x15mm2 (- 201) UID-дало допинг свободно стоящие толщине 0.6~0.8mm FWHM<350arcsec ранга продукта субстрата Ga2o3 одиночной кристаллической одиночной полируя, приборам сопротивления 4.13E+17Ω/cm-3 Ra≤0.5nm электронно-оптическим, изолирующим слоям материалов полупроводника, и УЛЬТРАФИОЛЕТОВЫМ фильтрам

Кристалл окиси галлия (Ga2 o3) одиночный широкий-bandgap материал полупроводника. Окись галлия (Ga2 o3) имеет широкие перспективы применения в электронно-оптических приборах, ем использовала как изолирующий слой для Ga основанных на материалов полупроводника, и как фильтр ультрафиолетова.


5 кристаллических фаз Ga2 o3, но бета-Ga2 o3 единственное одно которое может существовать стабилизированно на высокой температуре. Β-Ga2 o3 новый Н тип материала полупроводника шириной с ультра bandgap прозрачного с запрещенной шириной связи около например eV =4.8, которая соответствующий для изготовляя приборов силы структуры наивысшей мощности вертикальных с сильнотоковой плотностью. Он имеет перспективы применения в полях детекторов ультрафиолетова, светоизлучающих диодов (СИД) и датчиков газа.

Субстрат нитрида галлия--Уровень исследования
Размеры 10*10mm 10*15mm
Толщина 0.6~0.8mm
Ориентация (010) (201)
Давать допинг UID
Отполированная поверхность Одиночная отполированная сторона
Resistivity/Nd-Na / 4.13E+17
FWHM <350arcsec>
Ра ≤0.5nm
Пакет Упакованный в окружающей среде чистой комнаты класса 100, под атмосферой азота

О нас

Мы специализируем в обработке разнообразие материалов в вафли, субстраты и подгонянное оптически стекло parts.components широко используемые в электронике, оптике, opto электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты и услуга для их проектов НИОКР. Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашими хорошими репутациями.

вопросы и ответы

Q: Вы торговая компания или изготовитель?
Мы фабрика.
Q: Сколько времени ваш срок поставки?
Вообще 3-5 дней если товары в запасе.
или 7-10 дней если товары нет в запасе, то, оно согласно количеству.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
Q: Что ваши условия платежа?
Оплата <> >=5000USD оплаты, 80% T/T заранее, баланс перед пересылкой.
