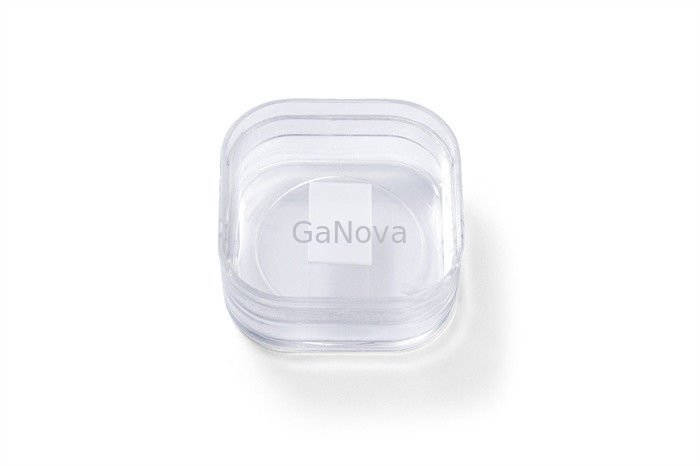

Одиночная отполированная стороной толщина 0.6мм 0.8мм монокристаллической подложки Га2О3

Одиночная отполированная стороной толщина 0.6мм 0.8мм монокристаллической подложки Га2О3
Одиночная отполированная стороной толщина 0.6мм 0.8мм монокристаллической подложки Га2О3

Большие изображения :  Одиночная отполированная стороной толщина 0.6мм 0.8мм монокристаллической подложки Га2О3

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD04-001-006
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки: 3-4 рабочих дня

Одиночная отполированная стороной толщина 0.6мм 0.8мм монокристаллической подложки Га2О3

описание
Ра: ≤0.5nm Толщина: 0.6~0.8mm
Название продукта: Субстрат одиночного Кристл Отполированная поверхность: Одиночная отполированная сторона
Ориентация: (010) FWHM: <350arcsec>
Выделить:

Полированная сбоку подложка Ga2O3

,

подложка из оксида галлия 0

,

8 мм

Односторонняя полировка Ga2О3Толщина монокристаллической подложки 0,6~0,8 мм

10x15 мм2(010) Отдельно стоящий Ga, легированный Sn2О3монокристаллическая подложка Качество продукта одинарная полировка Толщина 0,6~0,8 мм FWHM<350 угловых секунд, Ra≤0,5 нм Сопротивление 2,00E+17 Ом/см-3Оптоэлектронные устройства, изолирующие слои полупроводниковых материалов и УФ-фильтры



GaN приобретает все большее значение из-за его способности предлагать значительно улучшенную производительность в широком диапазоне приложений при одновременном снижении энергопотребления и физического пространства, необходимого для обеспечения этой производительности по сравнению с традиционными кремниевыми технологиями.

Кремний долгое время был предпочтительным материалом для производства ключевой электроники, включая все, от компьютеров и смартфонов до телевизоров и камер.



Субстрат из нитрида галлия -- Исследовательский уровень
Измерение 10*15 мм 10*10 мм
Толщина 0,6~0,8 мм
Ориентация (010)
Допинг Сн
Полированная поверхность Односторонняя полировка
Удельное сопротивление/Nd-Na 2.00E+17 1.53E+18
ПШПМ <350 угловых секунд
Ра ≤0,5 нм
Упаковка Упаковано в чистых помещениях класса 100 в атмосфере азота.





О нас

Мы специализируемся на переработке различных материалов в пластины, подложки и индивидуальные детали из оптического стекла. Компоненты широко используются в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами, научно-исследовательскими институтами и компаниями, предоставляя индивидуальные продукты и услуги для их научно-исследовательских проектов.Наше видение - поддерживать хорошие отношения сотрудничества со всеми нашими клиентами благодаря нашей хорошей репутации.





Часто задаваемые вопросы

В: вы торговая компания или производитель?
Мы фабрика.
Q: Как долго ваше время доставки?
Обычно это 3-5 дней, если товар есть на складе.
или 7-10 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы?это бесплатно или дополнительно?
Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
Оплата <=5000USD, 100% предоплата.
Paymen> = 5000USD, 80% T/T заранее, остаток перед отправкой.
