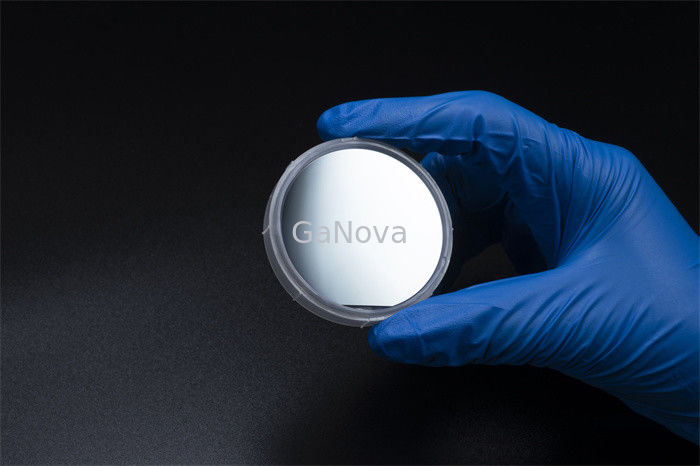

Размер 520±10nm 2inch ВЕДОМОЕ Зелен GaN на слое кремниевой пластины 20nmContact

Размер 520±10nm 2inch ВЕДОМОЕ Зелен GaN на слое кремниевой пластины 20nmContact

Размер 520±10nm 2inch ВЕДОМОЕ Зелен GaN на слое кремниевой пластины 20nmContact
Размер 520±10nm 2inch ВЕДОМОЕ Зелен GaN на слое кремниевой пластины 20nmContact

Большие изображения :  Размер 520±10nm 2inch ВЕДОМОЕ Зелен GaN на слое кремниевой пластины 20nmContact

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDWY03-002-016
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки: 3-4 рабочих дня
Условия оплаты: T/T
Поставка способности: 10000pcs/Month

Размер 520±10nm 2inch ВЕДОМОЕ Зелен GaN на слое кремниевой пластины 20nmContact

описание
Название продукта: 2-4inch ВЕДОМОЕ Зелен GaN на кремнии Размер: 2 дюйма, 4 дюйма
Размер: 520±10nm Структура субстрата: 111) субстрат 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si (
Пакет: Упакованный в окружающей среде чистой комнаты класса 100, в контейнере 25PCS, под атмосферой азота Сертификация: UKAS/ISO9001:2015
Выделить:

20 нм GaN на кремниевой пластинке

,

520±10nm GaN на кремниевой пластине

2inch ВЕДОМОЕ Зелен GaN на кремниевой пластине


Обзор

Нитрид галлия (GaN) создает новаторский перенос повсеместно в мир производительности электроники. На десятилетия, основанные на кремни MOSFETs (транзисторы влияния поля полупроводника металлической окиси) неотъемлемая часть ежедневного современного мира который помогает энергии новообращенного для того чтобы привести в действие.

Генеративные враждебные сети (GANs) алгоритмические архитектуры которые используют 2 нервной системы, делая ямки одна против другого (таким образом «враждебное ") для генерации новых, синтетических примеров данных которые могут передать по-настоящему данные. Они использованы широко в поколении изображения, видео- поколении и поколении голоса.

2-4inch ВЕДОМОЕ Зелен GaN на кремнии
Субстрат Si деталя 111) ( Буфер n Al (Ga) uGaN nGaN MQW (1-3 пар) AlGaN pGaN Приконтактный слой
InGaN-QW GaN-QB
Размеры 2 дюйма, 4 дюйма
520±10nm
Толщина 800nm 1000nm 3000nm ~3nm ~10nm 35nm 145nm 20nm
Состав Al% / / / / / ~15 / /
In% / / / ~25 / / / /
Давать допинг [Si] / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / 1.0E+20 3.0E+19 2.0E+20
Структура субстрата 111) субстрат 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si (
Пакет Упакованный в окружающей среде чистой комнаты класса 100, в контейнере 25PCS, под атмосферой азота

О нас

Мы специализируем в обработке разнообразие материалов в вафли, субстраты и подгонянное оптически стекло parts.components широко используемые в электронике, оптике, opto электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты и услуга для их проектов НИОКР. Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашими хорошими репутациями.

вопросы и ответы

Q: Вы торговая компания или изготовитель?
Мы фабрика.
Q: Сколько времени ваш срок поставки?
Вообще 3-5 дней если товары в запасе.
или 7-10 дней если товары нет в запасе, то, оно согласно количеству.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
Q: Что ваши условия платежа?
Оплата <> >=5000USD оплаты, 80% T/T заранее, баланс перед пересылкой.
