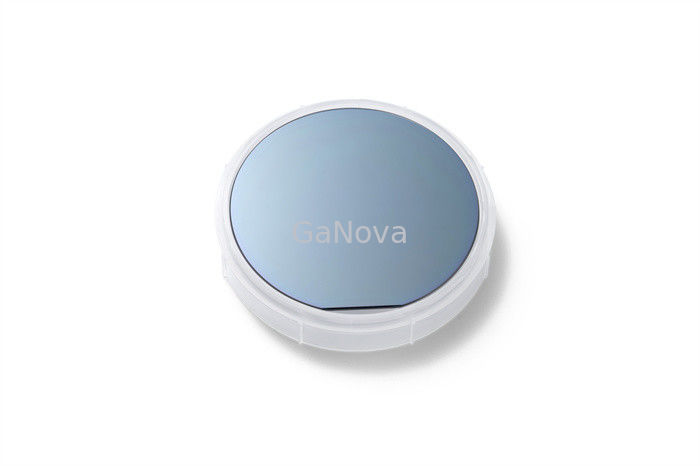

2inch ВЕДОМОЕ Сине GaN на лазере 455±10nm D'Onde Longueur кремниевой пластины

2inch ВЕДОМОЕ Сине GaN на лазере 455±10nm D'Onde Longueur кремниевой пластины

2inch ВЕДОМОЕ Сине GaN на лазере 455±10nm D'Onde Longueur кремниевой пластины
2inch ВЕДОМОЕ Сине GaN на лазере 455±10nm D'Onde Longueur кремниевой пластины

Большие изображения :  2inch ВЕДОМОЕ Сине GaN на лазере 455±10nm D'Onde Longueur кремниевой пластины

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDWY03-002-013
Оплата и доставка Условия:
Упаковывая детали: Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки: 3-4 рабочих дня
Условия оплаты: T/T
Поставка способности: 10000pcs/Month

2inch ВЕДОМОЕ Сине GaN на лазере 455±10nm D'Onde Longueur кремниевой пластины

описание
Название продукта: ВЕДОМОЕ Сине GaN на кремниевой пластине Размеры: 2 дюйма
Толщина буфера AlGaN: 400-600nm Лазер d'onde Longueur: 455±5nm
Структура субстрата: Структура 10nmConnect субстрат n buffer/Si слоя/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nm Особенности: ВЕДОМЫЙ Сине
Выделить:

455±10nm GaN на кремниевой пластине

2inch ВЕДОМОЕ Сине GaN на кремниевой пластине

Нитрид галлия полупроводниковые технологии используемые для наивысшей мощности, высокочастотных применений полупроводника. Нитрид галлия показывает несколько характеристик которые делают его лучшим чем GaAs и кремний для различных компонентов наивысшей мощности. Эти характеристики включают более высокое пробивное напряжение и лучшую электрическую резистивность.

лазер 2inch GaN голубой на кремнии

Деталь

111) субстрат Si (

Буфер n Al (Ga) uGaN nGaN AlGaN InGaN

MQW

(1-3 пар)

InGaN AlGaN pGaN Приконтактный слой
InGaN-QW GaN-QB
Размер 2 дюйма
Толщина 1000nm 1300-1500nm 1300-1500nm 1200-1500nm 70-150nm ~2.5nm ~15nm 70-150nm 400-600nm / 10nm
Состав Al% / / / 5-8 / / / / 5-8 / /
In% / / / 2-8 ~15 / 2-8 / / /
Давать допинг [Si] / / 5.0E+18 2.0E+18 2.0E+18 / / / / / /
[Mg] / / / / / / / / 2.0E+19 2.0E+19 /
Лазер d'onde Longueur 455±5nm
Структура субстрата 10nmConnect субстрат n buffer/Si слоя/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAl (Ga) 111) (
Пакет Упакованный в окружающей среде чистой комнаты класса 100, в контейнере 25PCS, под атмосферой азота

О нас

Мы специализируем в обработке разнообразие материалов в вафли, субстраты и подгонянное оптически стекло parts.components широко используемые в электронике, оптике, opto электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты и услуга для их проектов НИОКР. Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашими хорошими репутациями.

вопросы и ответы

Q: Вы торговая компания или изготовитель?
Мы фабрика.
Q: Сколько времени ваш срок поставки?
Вообще 3-5 дней если товары в запасе.
или 7-10 дней если товары нет в запасе, то, оно согласно количеству.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
Q: Что ваши условия платежа?
Оплата <> >=5000USD оплаты, 80% T/T заранее, баланс перед пересылкой.
