4-дюймовый легированный UID GaN N-типа на сапфировой пластине SSP Удельное сопротивление > 0,5 Ом·см Светодиод, лазер, эпитаксиальная пластина PIN

4-дюймовый легированный UID GaN N-типа на сапфировой пластине SSP Удельное сопротивление > 0,5 Ом·см Светодиод, лазер, эпитаксиальная пластина PIN

4-дюймовый легированный UID GaN N-типа на сапфировой пластине SSP Удельное сопротивление > 0,5 Ом·см Светодиод, лазер, эпитаксиальная пластина PIN

Большие изображения : 4-дюймовый легированный UID GaN N-типа на сапфировой пластине SSP Удельное сопротивление > 0,5 Ом·см Светодиод, лазер, эпитаксиальная пластина PIN

Подробная информация о продукте:

Место происхождения:	Сучжоу Китай
Фирменное наименование:	GaNova
Сертификация:	UKAS/ISO9001:2015
Номер модели:	JDWY03-001-025

Оплата и доставка Условия:

Упаковывая детали:	Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки:	3-4 рабочих дня
Условия оплаты:	T/T
Поставка способности:	10000pcs/Month

контакт

4-дюймовый легированный UID GaN N-типа на сапфировой пластине SSP Удельное сопротивление > 0,5 Ом·см Светодиод, лазер, эпитаксиальная пластина PIN

описание

Размеры:	100 ± 0.2mm	Толщина/толщина STD:	4,5 ± 0.5μm/< 3%
Ориентация:	Плоскость С (0001) под углом к оси А 0,2 ± 0,1 °	Квартира ориентации GaN:	(1-100) 0 ± 0.2°, 30 ± 1mm
Тип кондукции:	N-TYPE
Выделить:	PIN GaN на сапфировой пластинке , 4 дюйма GaN на сапфировой пластинке

4-дюймовый GaN, легированный UID N-типа, на сапфировой пластине Удельное сопротивление SSP > 0,5 Ом·см Светодиод, лазер, эпитаксиальная пластина PIN

Например, GaN является подложкой, которая делает возможными фиолетовые (405 нм) лазерные диоды без использования нелинейного оптического удвоения частоты.Его чувствительность к ионизирующему излучению низкая (как и у других нитридов группы III), что делает его подходящим материалом для солнечных батарей спутников.Военные и космические приложения также могут выиграть, поскольку устройства продемонстрировали стабильность в условиях радиации.

4-дюймовые подложки из нелегированного GaN/сапфира
Элемент	GaN-TCU-C100
Размеры	100 ± 0,2 мм
Стандарт толщины/толщины	4,5 ± 0,5 мкм / < 3%
Ориентация	Плоскость С (0001) под углом к оси А 0,2 ± 0,1 °
Ориентационная плоскость GaN	(1-100) 0±0,2°, 30±1 мм
Тип проводимости	N-тип
Удельное сопротивление (300K)	> 0,5 Ом·см
Концентрация носителя	< 2 х 10¹⁷см^-3
Мобильность	> 300 см²/Против
*XRD на полувысоте	(0002) < 300 угловых секунд, (10-12) < 400 угловых секунд
Состав	~ 4,5 мкм uGaN / ~ 25 нм буфер uGaN / сапфир 650 ± 25 мкм
Ориентация сапфира	Плоскость С (0001) под углом к оси М 0,2 ± 0,1 °
Ориентация плоскость сапфира	(11-20) 0±0,2°, 30±1 мм
Сапфировый лак	Односторонняя полировка (SSP) / Двусторонняя полировка (DSP)
Полезная площадь	> 90% (исключение краевых и макродефектов)

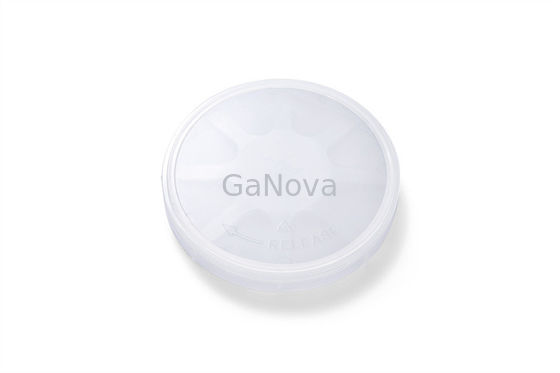

Упаковка	Расфасован в чистом помещении в контейнеры: одиночная вафельная коробка (< 3 шт.) или кассета (≥ 3 шт.)
