-сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см

-сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см

-сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см
-сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см -сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см -сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см -сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см

Большие изображения :  -сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015

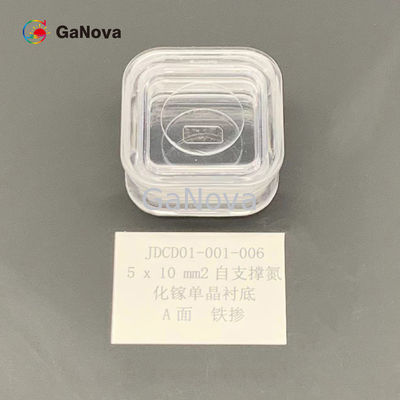

Номер модели: JDCD01-001-006
Оплата и доставка Условия:

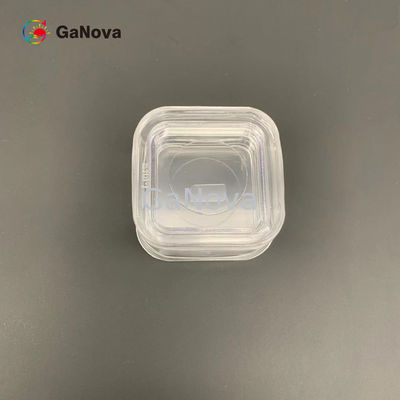

Упаковывая детали: Вакуумная упаковка в чистом помещении класса 10000, в кассетах по 6 шт. или в одинарных вафельных ко
Время доставки: 3-4 рабочих дня
Условия оплаты: T/T
Поставка способности: 10000pcs/Month

-сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см

описание
Размеры: ² 5 x 10mm Толщина: 350 ±25µm
TTV: ≤ 10µm Смычок: - 10µm≤ СМЫЧОК ≤10µm
Плотность дефекта макроса: ² 0cm⁻ Годная к употреблению область: > 90% (исключение края)
Выделить:

5*10mm2 GaN однокристаллический субстрат

-сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночной кристаллической > 106 Ω·вафля приборов RF см


Обзор
Тонкие вафли Epi обыкновенно использованы для приборов MOS ведущей кромки. Толстое Epi или Мульти-наслоенные эпитаксиальные вафли использованы для приборов главным образом для того чтобы контролировать электричество, и они вносят вклад в улучшающ эффективность энергопотребления.

Субстрат нитрида галлия (GaN) высококачественный субстрат одно-Кристл. Он сделан с первоначальным методом HVPE и технологическим прочессом вафли, который первоначально был начат в течение многих лет. Особенности высокое кристаллическое, хорошее единообразие, и главное качество поверхности.

Эти вафли GaN осуществляют беспрецедентные ультра-яркие лазерные диоды и приборы силы высокой эффективности для пользы в источниках света репроектора, инверторах для электротранспортов, и других применениях.

Субстраты GaN стороны свободно стоящие
Деталь GaN-FS--U-S

GaN-FS--N-S

GaN-FS--SI-S

-сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см 0Примечания:

Угол дуги круга (r < 2="" mm="">

Размеры 5 x 10 mm2
Толщина µm 350 ±25
Ориентация

Самолет (11-20) с угла к M-оси 0 ±0.5°

Самолет (11-20) с угла к C-оси - 1 ±0.2°

Тип кондукции N типа

N типа

Полу-изолировать
Резистивность (300K) < 0=""> < 0=""> > 106 Ω·см
TTV µm ≤ 10
СМЫЧОК - 10 µm ≤ 10 СМЫЧКА ≤ µm
Шершавость лицевой поверхности

< 0="">

или < 0="">

Задняя шероховатость поверхности

0,5 μm ~1,5

вариант: 1~3 nm (точная земля); < 0="">

Плотность дислокации От 1 x 105 до 3 x 106 см-2
Плотность дефекта макроса 0 см-2
Годная к употреблению область > 90% (исключение края)
Пакет Упакованный в окружающей среде чистой комнаты класса 100, в контейнере 6 PCS, под атмосферой азота

Приложение: Диаграмма угла miscut

-сторона 5*10mm2 ООН-дала допинг SI типа свободно стоящей резистивности субстрата GaN одиночного Кристл > 10 ⁶ Ω·Вафля приборов RF см 1

Если ±0.5° δ1 = 0, тогда самолет (11-20) с угла к M-оси 0 ±0.5°.

Если δ2 = - 1 ±0.2°, тогда самолет (11-20) с угла к C-оси - 1 ±0.2°.

О нас

Мы специализируем в обработке разнообразие материалов в вафли, субстраты и подгонянное оптически стекло parts.components широко используемые в электронике, оптике, opto электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты и услуга для их проектов НИОКР. Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашими хорошими репутациями.

вопросы и ответы

Q: Вы торговая компания или изготовитель?
Мы фабрика.
Q: Сколько времени ваш срок поставки?
Вообще 3-5 дней если товары в запасе.
или 7-10 дней если товары нет в запасе, то, оно согласно количеству.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
Q: Что ваши условия платежа?
Оплата <> >=5000USD оплаты, 80% T/T заранее, баланс перед пересылкой.
