Подробная информация о продукте:
|
| Размеры: | 50,8 ± 1mm | Толщина: | 350 ± 25μm |
|---|---|---|---|
| Квартира ориентации: | ± 0.5˚ (1-100), 16 ± 1mm | Вторичная квартира ориентации: | ± 3˚ (11-20), 8 ± 1mm |
| TTV: | ≤ 15μm | Смычок: | ≤ 40μm ≤ 20μm |
| Выделить: | 2 дюйма GaN однокристаллический субстрат,Сопротивляемость GaN однокристаллический субстрат |
||

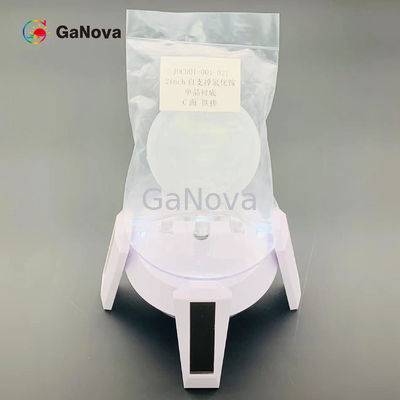

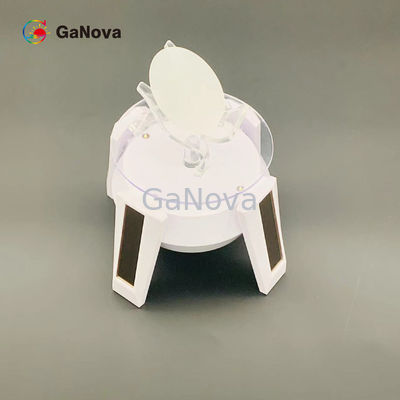

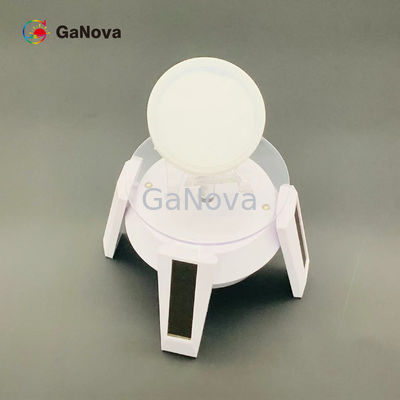

2-дюймовая отдельно стоящая монокристаллическая подложка GaN типа SI с С-образной поверхностью, легированная Fe Удельное сопротивление > 106Ом·см РЧ-устройства
Обзор
Эпитаксиальные пластины нитрида галлия (GaN) (эпи-пластины).Пластины GaN-транзисторов с высокой подвижностью электронов (HEMT) на различных подложках, таких как кремниевая подложка, сапфировая подложка, подложка из карбида кремния (SiC).Мы предлагаем GaN на пластинах SiC для ВЧ и силовых приложений.
| 2-дюймовые отдельно стоящие подложки U-GaN/SI-GaN | |||||||
|
Отличный уровень (С) |
Уровень производства (В) |
Исследовать уровень (В) |
Дурачок уровень (С) |
Примечание: (1) Полезная площадь: исключение кромок и макродефектов (2) 3 балла: углы смещения позиций (2, 4, 5) составляют 0,35 ± 0,15о |
|||
| С-1 | С-2 | А-1 | А-2 | ||||
| Размеры | 50,8 ± 1 мм | ||||||
| Толщина | 350 ± 25 мкм | ||||||
| Ориентация плоская | (1-100) ± 0,5о, 16 ± 1 мм | ||||||
| Вторичная ориентация плоская | (11-20) ± 3о, 8 ± 1 мм | ||||||
| Удельное сопротивление (300K) |
< 0,5 Ом·см для N-типа (нелегированный; GaN-FS-CU-C50) или > 1 х 106Ом·см для полуизолирующих (легированных Fe; GaN-FS-C-SI-C50) |
||||||
| ТТВ | ≤ 15 мкм | ||||||
| ПОКЛОН | ≤ 20 мкм ≤ 40 мкм | ||||||
| Шероховатость поверхности Ga |
< 0,2 нм (полированный) или < 0,3 нм (полировка и обработка поверхности для эпитаксии) |
||||||
| N шероховатость лицевой поверхности |
0,5 ~ 1,5 мкм вариант: 1~3 нм (мелкий помол);< 0,2 нм (полированный) |
||||||

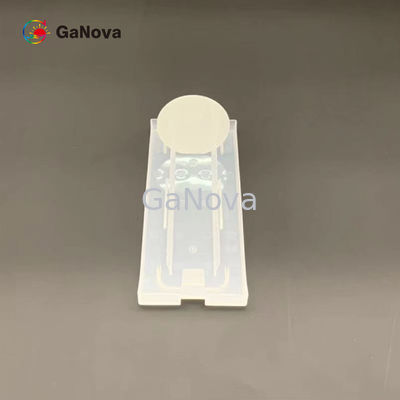

| Упаковка | Упаковано в чистом помещении в одиночный вафельный контейнер | ||||||
| Полезная площадь | > 90% | >80% | >70% | ||||
| Плотность дислокаций | <9,9x105см-2 | <3x106см-2 | <9,9x105см-2 | <3x106см-2 | <3x106см-2 | ||
| Ориентация: плоскость C (0001) под углом к оси M |
0,35 ± 0,15о (3 балла) |
0,35 ± 0,15о (3 балла) |
0,35 ± 0,15о (3 балла) |
||||
| Плотность макродефектов (отверстие) | 0 см-2 | < 0,3 см-2 | < 1 см-2 | ||||
| Максимальный размер макродефектов | < 700 мкм | < 2000 мкм | < 4000 мкм | ||||
О нас
Мы специализируемся на переработке различных материалов в пластины, подложки и индивидуальные детали из оптического стекла. Компоненты широко используются в электронике, оптике, оптоэлектронике и многих других областях.Мы также тесно сотрудничаем со многими отечественными и зарубежными университетами, научно-исследовательскими институтами и компаниями, предоставляя индивидуальные продукты и услуги для их научно-исследовательских проектов.Наше видение - поддерживать хорошие отношения сотрудничества со всеми нашими клиентами благодаря нашей хорошей репутации.
Часто задаваемые вопросы
В: вы торговая компания или производитель?
Мы фабрика.
Q: Как долго ваше время доставки?
Обычно это 3-5 дней, если товар есть на складе.
или 7-10 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы?это бесплатно или дополнительно?
Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты?
Оплата <=5000USD, 100% предоплата.
Paymen> = 5000USD, 80% T/T заранее, остаток перед отправкой.
