Подробная информация о продукте:
|
| Название продукта: | DAD3350 Автоматическая пила для нарезки кубиками | Максимум. Размер заготовки: | Φ8 дюймов (250 мм × 250 мм, Φ300 мм по спецификации пользователя) |
|---|---|---|---|
| Применение: | 1,8 кВт, 2,2 кВт | Размеры машины (Ш×Г×В) мм: | 900 × 1050 × 1800 |
| Представление: | конюшня | Вес машины: | прибл. 1200 кг |
| Ось X Диапазон резания: | 260mm | Скорость резания по оси X: | 0,1 ～ 600 мм/с |
| Выделить: | Машина для нарезки вафель 250 мм × 250 мм,8-дюймовая машина для нарезки вафель,машина для нарезки вафель 300 мм |
||

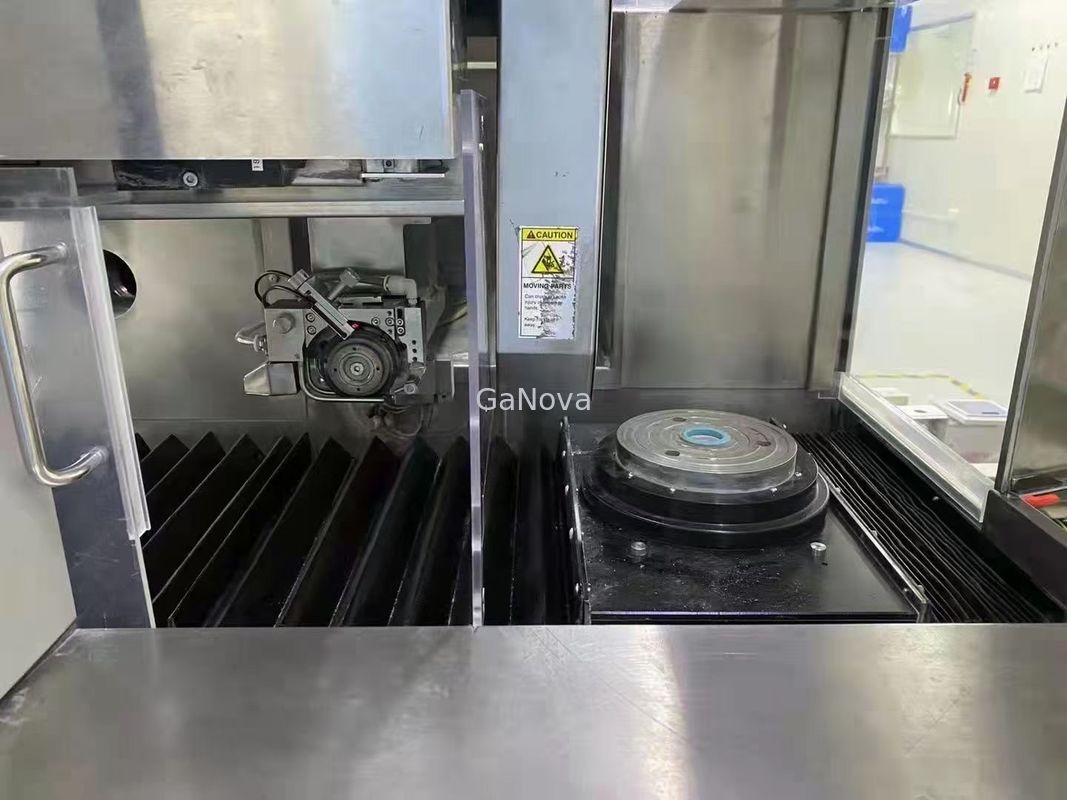

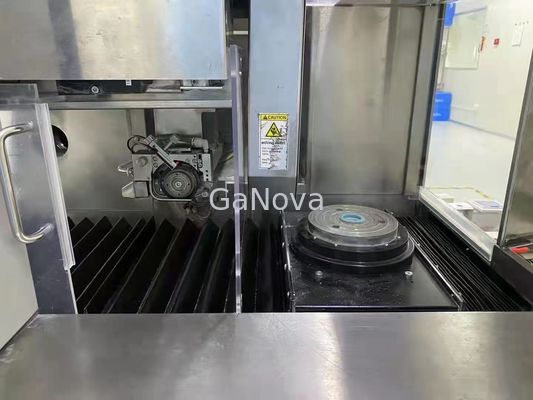

Машина для нарезки вафельных пластин 0,1 ～ 600 мм/с Φ8 дюймов (250 мм × 250 мм, Φ300 мм, спецификация пользователя)
Поддерживает широкий спектр приложений
DAD3350 может работать с заготовками не более Φ8 дюймов или 250 x 250 мм (спецификация, указанная пользователем).Шпиндель мощностью 1,8 кВт входит в стандартную комплектацию.Выбрав шпиндель с высоким крутящим моментом мощностью 2,2 кВт (опция), можно обрабатывать кремний и труднообрабатываемые материалы, такие как керамика.Возможна поддержка лезвий до Φ5 дюймов с указанными пользователем спецификациями.Кроме того, в качестве опции может быть добавлена функция выравнивания для нескольких заготовок.
Улучшенная пропускная способность
DAD3350 обеспечивает повышение производительности за счет увеличения скорости каждой оси.
Простота использования
Удобство использования улучшено за счет установки сенсорного ЖК-экрана и графического пользовательского интерфейса (GUI).Простое управление достигается с помощью визуального дисплея, показывающего условия обработки и различные состояния с помощью кнопок со значками.Кроме того, учитывались общие принципы работы, чтобы обеспечить легкую замену серии 300/500 (существующие модели).
Качество процесса
Применяя раму мостового типа высокой жесткости и опорную конструкцию передней секции шпинделя, которая предотвращает термоусадку и вибрацию, можно добиться более стабильной точки обработки.
Управление процессом
Автоматическое выравнивание, автоматическая фокусировка, автоматическая проверка пропила и другие функции распознавания изображений были установлены для повышения производительности оборудования.Кроме того, микроскоп включает в себя механизм продувки воздухом и затвор объектива для предотвращения загрязнения.В качестве опции можно добавить микроскоп с малым увеличением для грубого совмещения.Благодаря мониторингу состояния в любой момент времени можно узнать условия обработки и различные другие состояния.В качестве опции можно добавить расширенные функции управления технологическим процессом, в том числе отображаемую на экране систему управления потоком воды при резке.
Технические характеристики
|
Спецификация |
Единица |
1,8 кВт |
2,2 кВт |
|
|---|---|---|---|---|
|
Макс.размер заготовки |
- |
Φ8 дюймов (250 мм × 250 мм, Φ300 мм по спецификации пользователя) |
||
|
ось X |
Диапазон резки |
мм |
260 |
|
|
Скорость резки |
мм/с |
0,1～600 |
||
|
ось Y |
Диапазон резки |
мм |
260 |
|
|
Шаг индекса |
мм |
0,0001 |
||
|
Точность позиционирования индекса |
мм |
0,002/260 |
||
|
ось Z |
Макс.гладить |
мм |
32,2 |
31,4 |
|
Движущееся разрешение |
мм |
0,00005 |
||
|
Точность воспроизводимости |
мм |
0,001 |
||
|
ось θ |
Макс.угол поворота |
град |
380 |
|
|
шпиндель |
Номинальный крутящий момент |
Н・м |
0,29 |
0,70 |
|
Диапазон скорости вращения |
мин-1 |
6 000 ～ 60 000 |
3 000 ～ 30 000 |
|
|
Размеры машины (Ш×Г×В) |
мм |
900 × 1050 × 1800 |
||
|
Вес машины |
кг |
прибл.1200 |
||
* Внешний вид продукта, функции, технические характеристики и другие детали могут быть изменены в связи с техническими изменениями.
* Пожалуйста, внимательно прочитайте стандартную спецификацию перед использованием.
