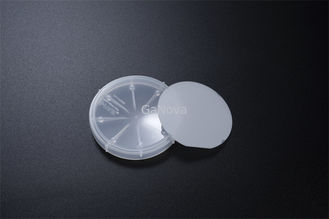

Задняя шероховатость поверхности 0.8um к 1.2um сделала по образцу ширину 16mm субстратов сапфира

Задняя шероховатость поверхности 0.8um к 1.2um сделала по образцу ширину 16mm субстратов сапфира
Задняя шероховатость поверхности 0.8um к 1.2um сделала по образцу ширину 16mm субстратов сапфира

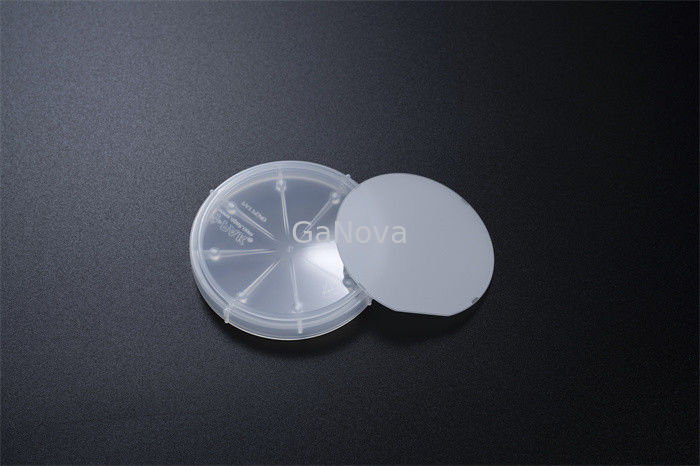

Большие изображения :  Задняя шероховатость поверхности 0.8um к 1.2um сделала по образцу ширину 16mm субстратов сапфира

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD09-001-001
Оплата и доставка Условия:
Количество мин заказа: 1
Упаковывая детали: Вакуумная упаковка в чистых помещениях класса 10000, в кассетах по 25 шт. или в одинарных вафельных
Условия оплаты: T/T

Задняя шероховатость поверхности 0.8um к 1.2um сделала по образцу ширину 16mm субстратов сапфира

описание
Размер: 50,80±0,10 мм Толщина: 430±10 мкм
Ширина плоской кромки: 16±1,0 мм Угол плоской кромки: A-плоскость ± 0,2˚
TTV: ≤5 мкм Смычок: ≤-8~0 мкм
Шероховатость передней поверхности: ≤0,25 нм Шероховатость задней поверхности: 0,8~1,2 мкм
Выделить:

1.2um сделало по образцу субстраты сапфира

,

кристалл сапфира 0.8um одиночный

,

Сделанные по образцу субстраты сапфира

Назад ширина 16±1.0mm края субстратов сапфира шероховатости поверхности 0.8~1.2μm сделанная по образцу плоская

2inch сделало по образцу субстраты сапфира, обломок СИД, материал субстрата

Сделанные по образцу субстраты сапфира (PSS) микро-сделанные по образцу вафли используемые для того чтобы изготовить диоды нитрида галлия (GaN) светоизлучающие (СИД). PSS уменьшает плотность дислокации в слое GaN. Это приводит в более эффективном извлечении llight пока увеличивающ яркость.

Используя сделанный по образцу сапфир субстраты могут значительно увеличить выходной сигнал СИД. Преимущества включают:

- Увеличенные светлые излучения активных слоев колодца суммы как резыльтат уменьшенной эпитаксиальной плотности дефекта.

- PSS уменьшает потерю света должную к явлениям полного внутреннего отражения (TIR) путем включать фотон разбрасывая влияние.

2inch сделало по образцу субстрат сапфира
Деталь Al2 o3

Задняя шероховатость поверхности 0.8um к 1.2um сделала по образцу ширину 16mm субстратов сапфира 0

Размер 50.80±0.10mm
Толщина 430±10μm
Плоская ширина края

16±1.0mm

Плоский угол края A-plane±0.2o
TTV ≤5μm
СМЫЧОК ≤-8~0μm
Шершавость лицевой поверхности ≤0.25nm
Задняя шероховатость поверхности 0.8~1.2μm
Край Круг
Делать лазера назад

О нас

Мы специализируем в обработке разнообразие материалов в вафли, субстраты и подгонянное оптически стекло parts.components широко используемые в электронике, оптике, opto электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты и услуга для их проектов НИОКР. Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашими хорошими репутациями.

вопросы и ответы

Q: Вы торговая компания или изготовитель?
Мы фабрика.
Q: Сколько времени ваш срок поставки?
Вообще 3-5 дней если товары в запасе.
или 7-10 дней если товары нет в запасе, то, оно согласно количеству.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
Q: Что ваши условия платежа?
Оплата <> >=5000USD оплаты, 80% T/T заранее, баланс перед пересылкой.
