0.8um к 1.2um сделало по образцу субстрат приведенный сапфира вокруг края

0.8um к 1.2um сделало по образцу субстрат приведенный сапфира вокруг края
0.8um к 1.2um сделало по образцу субстрат приведенный сапфира вокруг края

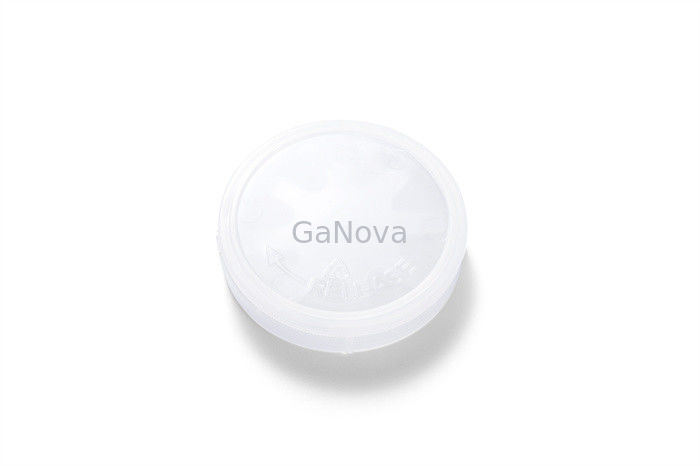

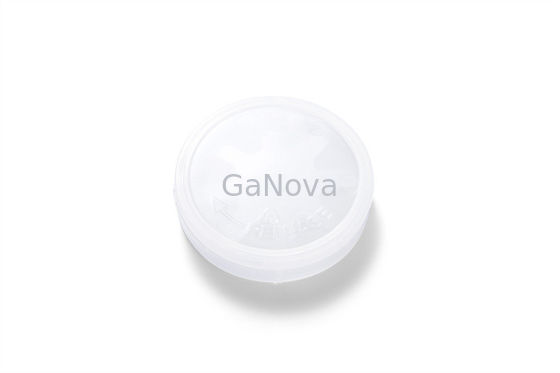

Большие изображения :  0.8um к 1.2um сделало по образцу субстрат приведенный сапфира вокруг края

Подробная информация о продукте:
Место происхождения: Сучжоу Китай
Фирменное наименование: GaNova
Сертификация: UKAS/ISO9001:2015
Номер модели: JDCD09-001-001
Оплата и доставка Условия:
Количество мин заказа: 1
Упаковывая детали: Вакуумная упаковка в чистых помещениях класса 10000, в кассетах по 25 шт. или в одинарных вафельных
Условия оплаты: T/T

0.8um к 1.2um сделало по образцу субстрат приведенный сапфира вокруг края

описание
Размер: 50,80±0,10 мм Толщина: 430±10 мкм
Угол плоской кромки: A-плоскость ± 0,2˚ TTV: ≤5 мкм
Смычок: ≤-8~0 мкм Шероховатость передней поверхности: ≤0,25 нм
Выделить:

0.8um привело субстрат сапфира

,

Сделанная по образцу вафля сапфира

,

1.2um привело субстрат сапфира

Назад субстраты сапфира шероховатости поверхности 0.8~1.2μm сделанные по образцу вокруг края

2inch сделало по образцу субстраты сапфира, обломок СИД, материал субстрата

Сделанные по образцу субстраты сапфира (PSS) микро-сделанный по образцу субстрат сапфира. Он широко был использован в высокомощных основанных на GaN светоизлучающих диодах (СИД), которые самый многообещающий альтернативный источник света для общего освещения. С прорывом метода субстрата делать по образцу-сапфира, эффективность СИД высоко-яркости основанного на GaN управлялась к рекордно высокому уровню 150 lm/W.

2inch сделало по образцу субстрат сапфира
Деталь Al2 o3

0.8um к 1.2um сделало по образцу субстрат приведенный сапфира вокруг края 0

Размер 50.80±0.10mm
Толщина 430±10μm
Плоская ширина края

16±1.0mm

Плоский угол края A-plane±0.2o
TTV ≤5μm
СМЫЧОК ≤-8~0μm
Шершавость лицевой поверхности ≤0.25nm
Задняя шероховатость поверхности 0.8~1.2μm
Край Круг
Делать лазера назад
