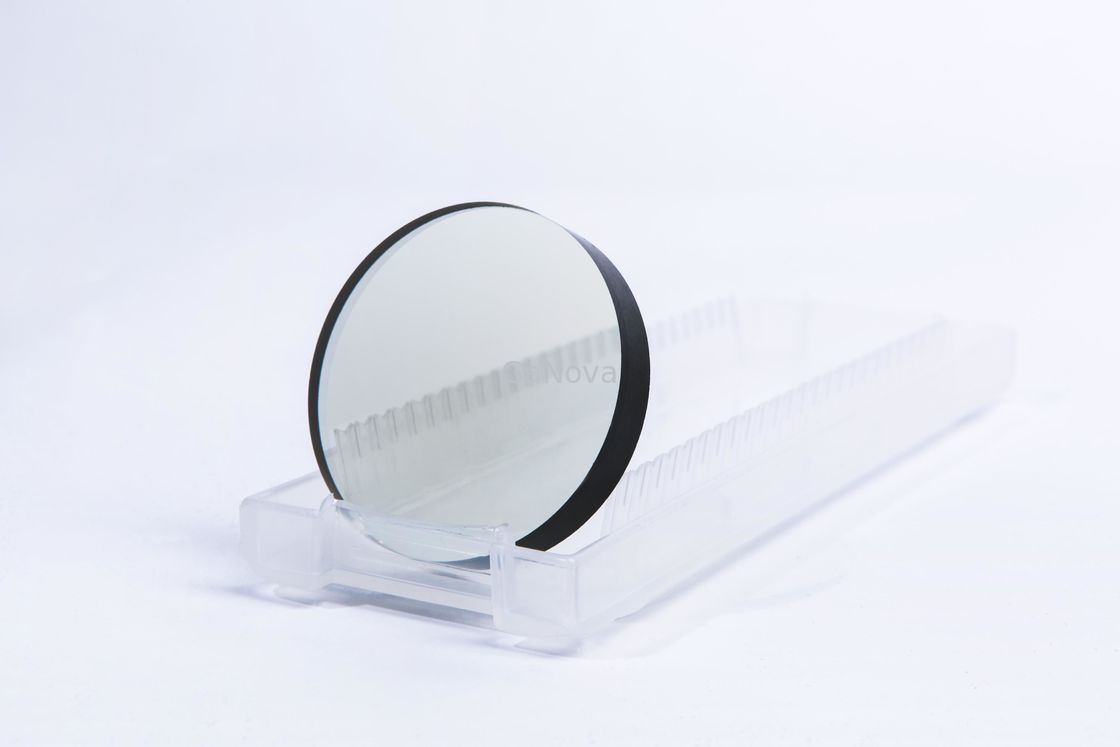

JDZJ01-001-006 Кристалл семян SiC S класса 6" Φ153±0,5 мм

JDZJ01-001-006 Кристалл семян SiC S класса 6" Φ153±0,5 мм
JDZJ01-001-006 Кристалл семян SiC S класса 6" Φ153±0,5 мм

Большие изображения :  JDZJ01-001-006 Кристалл семян SiC S класса 6" Φ153±0,5 мм

Подробная информация о продукте:
Номер модели: JDZJ01-001-006
Оплата и доставка Условия:
Упаковывая детали: Упаковано в чистом помещении в один контейнер для семян
Время доставки: 3-4 рабочих дня
контакт

JDZJ01-001-006 Кристалл семян SiC S класса 6" Φ153±0,5 мм

описание
Искривление (μm): ≤50μm Диаметр: 153±0,5 мм
Длина основной позиционирующей кромки: 8,0±2,0 Толщина: 500±50мм
Смычок: ≤50μm Одиночный кристаллический диаметр зоны (mm): ≥150MM
Выделить:

Кристалл семян SiC 6"

,

Кристаллы семян SiC класса S

,

φ153±0

Ранг 6" кристалла семени s SiC ранг φ153±0.5mm s

SiC может выдержать градиент напряжения тока (или электрическое поле) над 8 времен большой чем чем Si или GaAs без проходить лавинного пробой. Это высокое электрическое поле нервного расстройства включает изготовление очень высоковольтных, высокомощных приборов как диоды, transitors силы, тиристоров силы и усмирителей пульсации, так же, как приборов микроволны наивысшей мощности. Дополнительно, оно позволяет приборам быть помещенным очень близко друг к другу, обеспечивающ высокую плотность упаковки прибора для интегральных схема.

Ранг Уровень s Уровень s
Спецификации кристалла семени 6" SiC 6" SiC
Диаметр (mm) 153±0.5 155±0.5
Толщина (μm) 500±50 500±50
Смычок (μm) ≤50 ≤50
Искривление (μm) ≤50 ≤50
Ориентировка кристаллов 4°off-axis toward±0.5°<11-20> 4°off-axis toward±0.5°<11-20>
Основная располагая длина края 18.0±2.0 18.0±2.0
Длина dege Subposition 8.0±2.0 8.0±2.0
Располагать направление кромки

Сторона Si: вращайте по часовой стрелке вдоль основной располагая стороны: 90°±5°

Сторона c: вращайте против часовой стрелки вдоль основной располагая стороны: 90°±5°

Сторона Si: вращайте по часовой стрелке вдоль основной располагая стороны: 90°±5°

Сторона c: вращайте против часовой стрелки вдоль основной располагая стороны: 90°±5°
Резистивность 0.01~0.04Ω·см 0.01~0.04Ω·см
Шероховатость поверхности DSP, сторона Ra≤1.0nm c DSP, сторона Ra≤1.0nm c
Одиночный кристаллический диаметр зоны (mm) ≥150mm ≥152mm
Плотность микротрубочки ≤0.5/cm2 ≤0.5/cm2
Сторона сброса давления ≤2mm ≤2mm
Упаковывая метод Одиночная упаковка части Одиночная упаковка части
Примечание: Одиночная кристаллическая зона ссылается на область без отказа и polytype.
