Подробная информация о продукте:
|
| Политип: | 4h | Диаметр: | 105±0,5 мм |
|---|---|---|---|
| Толщина: | 500±50 мкм | TTV: | ≤15μm |
| Смычок (μm) /Warp (μm): | ≤45 | Ориентировка кристаллов: | 4°off-axis toward<11-20>±0.5° |
| Выделить: | 6 дюймовый кристалл семян SiC |
||

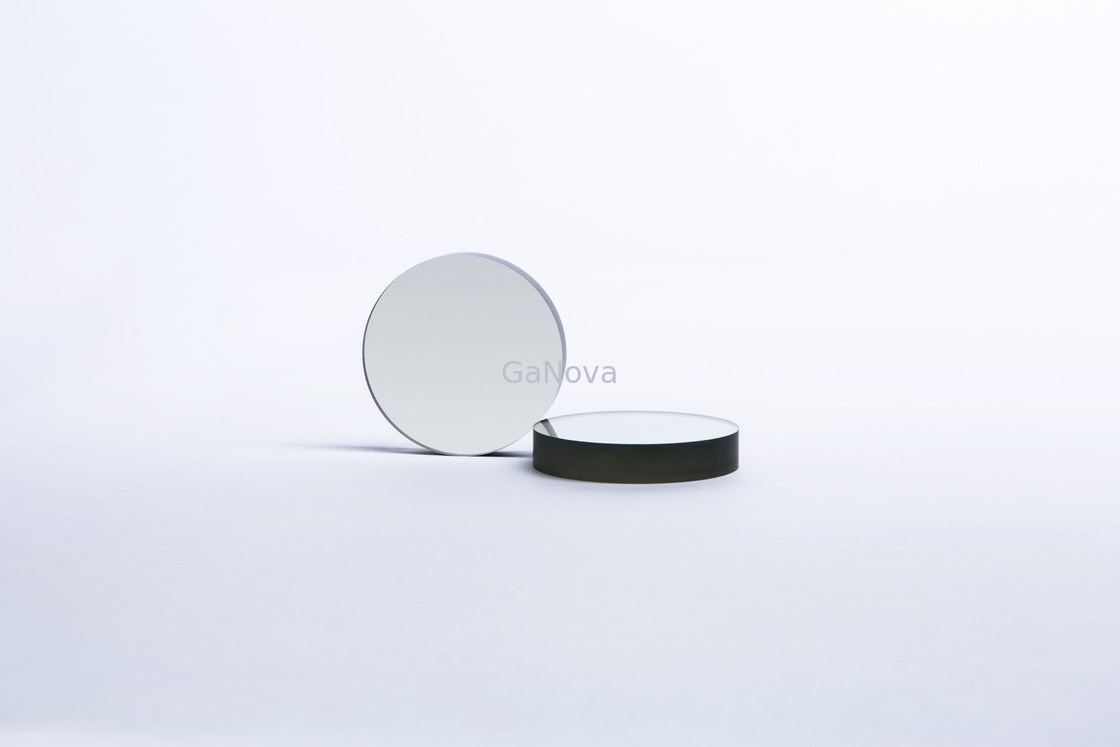

JDZJ01-001-008 4 и 6-дюймовый затравочный кристалл SiC
Физические и электронные свойства SiC делают его передовым полупроводниковым материалом для коротковолновых оптоэлектронных, высокотемпературных, радиационно-стойких и мощных/высокочастотных электронных устройств.
SiC может выдерживать градиент напряжения (или электрическое поле) в восемь раз больше, чем Si или GaAs, без лавинного пробоя.Это сильное электрическое поле пробоя позволяет изготавливать очень высоковольтные, мощные устройства, такие как диоды, силовые транзисторы, силовые тиристоры и ограничители перенапряжений, а также мощные микроволновые устройства.Кроме того, это позволяет размещать устройства очень близко друг к другу, обеспечивая высокую плотность размещения устройств для интегральных схем.
| 4 и 6-дюймовый затравочный кристалл SiC | ||
| Оценка | S-уровень | S-уровень |
| Характеристики затравочного кристалла | 6” карбид кремния | 6” карбид кремния |
| Диаметр (мм) | 105±0,5 | 153±0,5 |
| Толщина (мкм) | 500±50 | 350±20 или 500±50 |
| ТТВ (мкм) | ≤15 | ≤15 |
| BoW (мкм)/деформация (мкм) | ≤45 | ≤60 |
| Ориентация кристалла | 4°вне оси в направлении<11-20>±0,5° | 4°вне оси в направлении<11-20>±0,5° |
| Длина основной позиционирующей кромки | 32,5±2,0 | 18,0±2,0 |
| Длина ступени подпозиции | 18,0±2,0 | 6,0±2,0 |
| Позиционирование направления края |
Сторона Si: вращение по часовой стрелке вдоль основной стороны позиционирования: 90 ° ± 5 ° Сторона C: вращение против часовой стрелки вдоль основной стороны позиционирования: 90 ° ± 5 ° |
Сторона Si: вращение по часовой стрелке вдоль основной стороны позиционирования: 90 ° ± 5 ° Сторона C: вращение против часовой стрелки вдоль основной стороны позиционирования: 90 ° ± 5 ° |
| Удельное сопротивление | 0,01~0,028 Ом·см | 0,01~0,028 Ом·см |
| Шероховатость поверхности | SSP, полировка поверхности C, Ra≤1,0 нм | DSP,C лицо Ra≤1.0nm |
| Диаметр монокристаллической зоны (мм) | ≥102 мм | ≥150мм |
| Плотность микротрубочек | ≤1/см2 | ≤1/см2 |
| Свернуть сторону | ≤1мм | ≤2мм |
| Способ упаковки | Упаковка поштучно | Упаковка поштучно |
| Примечание: Монокристаллическая зона относится к области без трещин и политипов. | ||
