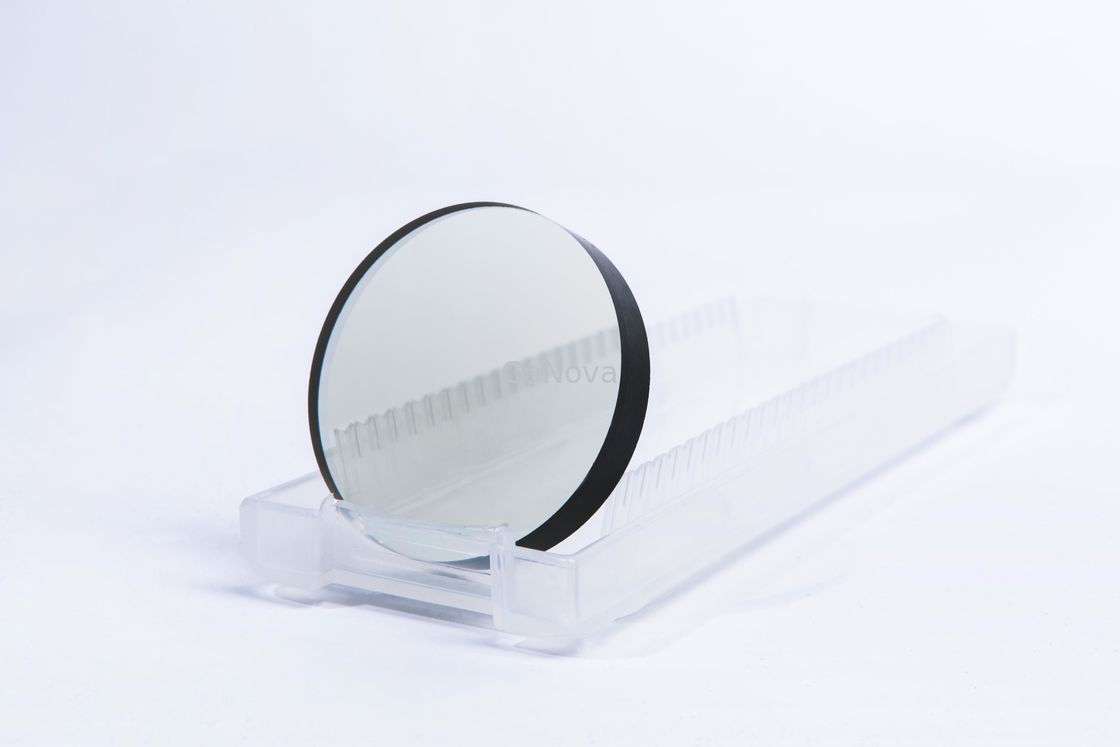

Семя Кристл кремниевого карбида JDZJ01-001-007

Семя Кристл кремниевого карбида JDZJ01-001-007
Семя Кристл кремниевого карбида JDZJ01-001-007

Большие изображения :  Семя Кристл кремниевого карбида JDZJ01-001-007

Подробная информация о продукте:
Номер модели: JDZJ01-001-007
Оплата и доставка Условия:
Упаковывая детали: Упаковано в чистом помещении в один контейнер для семян
Время доставки: 3-4 рабочих дня

Семя Кристл кремниевого карбида JDZJ01-001-007

описание
Диаметр: 105±0,5 мм Тип несущей: 500±50 мкм
TTV: ≤15μm Смычок (μm) /Warp (μm): ≤45
Ориентировка кристаллов: 4°off-axis toward<11-20>±0.5° Длина основной позиционирующей кромки: 32,5±2,0
Длина ступени подпозиции: 18,0±2,0 резистивность: 0.01~0.028Ω·см
Выделить:

Кристаллы семян карбида кремния

Семя Кристл кремниевого карбида JDZJ01-001-007

Электронные устройства сформированные в SiC могут работать на весьма высоких температурах без страдания от внутреннеприсущих влияний кондукции потому что широкого bandgap энергии. Также, это свойство позволяет SiC испустить и обнаружить короткий свет длины волны который делает изготовление bluelight испуская диоды и почти солнечные слепые УЛЬТРАФИОЛЕТОВЫЕ фотодетекторы возможные.

кристалл семени 4&6inch SiC
Ранг Уровень s Уровень s
Спецификации кристалла семени 6" SiC 6" SiC
Диаметр (mm) 105±0.5 153±0.5
Толщина (μm) 500±50 350±20 или 500±50
TTV (μm) ≤15 ≤15
Смычок (μm) /Warp (μm) ≤45 ≤60
Ориентировка кристаллов 4°off-axis toward±0.5°<11-20> 4°off-axis toward±0.5°<11-20>
Основная располагая длина края 32.5±2.0 18.0±2.0
Длина dege Subposition 18.0±2.0 6.0±2.0
Располагать направление кромки

Сторона Si: вращайте по часовой стрелке вдоль основной располагая стороны: 90°±5°

Сторона c: вращайте против часовой стрелки вдоль основной располагая стороны: 90°±5°

Сторона Si: вращайте по часовой стрелке вдоль основной располагая стороны: 90°±5°

Сторона c: вращайте против часовой стрелки вдоль основной располагая стороны: 90°±5°

Резистивность 0.01~0.028Ω·см 0.01~0.028Ω·см
Шероховатость поверхности SSP, сторона полируя, Ra≤1.0nm c DSP, сторона Ra≤1.0nm c
Одиночный кристаллический диаметр зоны (mm) ≥102mm ≥150mm
Плотность микротрубочки ≤1/cm2 ≤1/cm2
Сторона сброса давления ≤1mm ≤2mm
Упаковывая метод Одиночная упаковка части Одиночная упаковка части
Примечание: Одиночная кристаллическая зона ссылается на область без отказа и polytype.

О нас

Мы специализируем в обработке разнообразие материалов в вафли, субстраты и подгонянное оптически стекло parts.components широко используемые в электронике, оптике, opto электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты и услуга для их проектов НИОКР. Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашими хорошими репутациями.

вопросы и ответы

Q: Вы торговая компания или изготовитель?
Мы фабрика.
Q: Сколько времени ваш срок поставки?
Вообще 3-5 дней если товары в запасе.
или 7-10 дней если товары нет в запасе, то, оно согласно количеству.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
Q: Что ваши условия платежа?
Оплата <> >=5000USD оплаты, 80% T/T заранее, баланс перед пересылкой.
